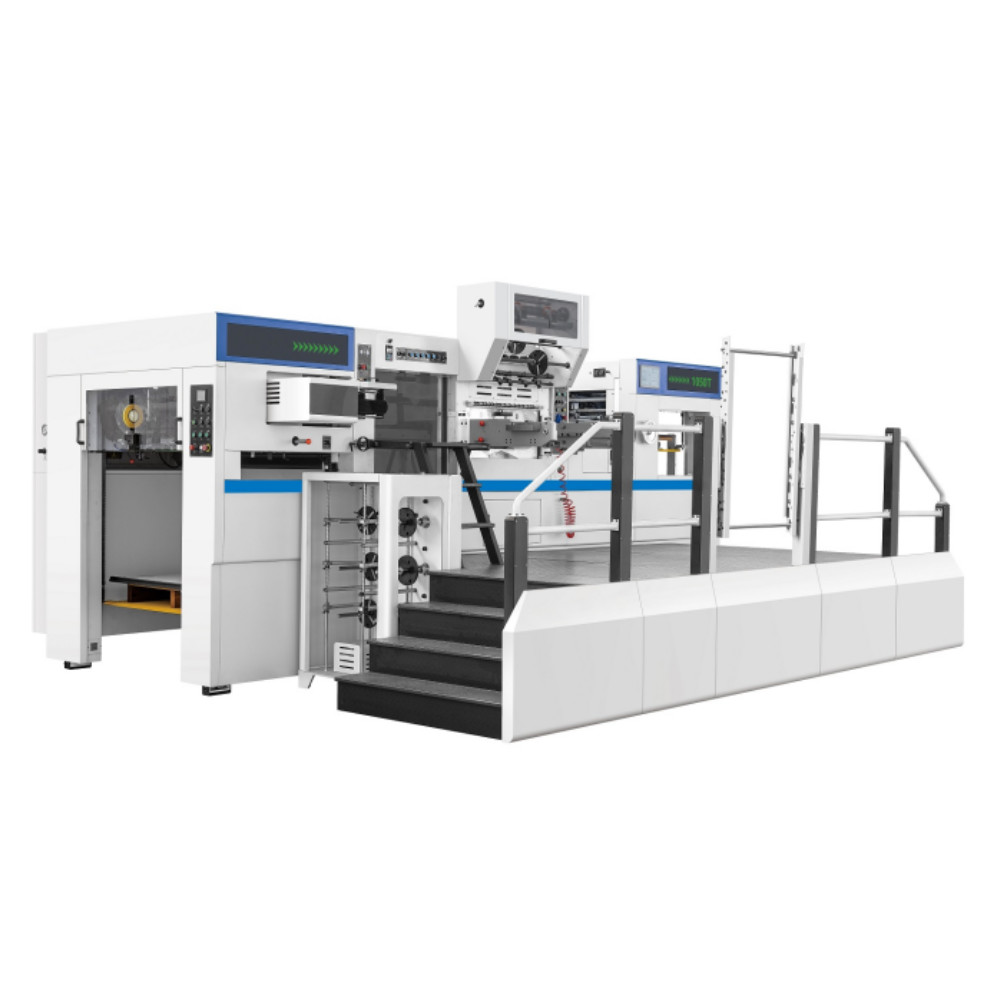

PRY-1050T स्वचालित फ्लैटबेड मरने काटने की मशीन

विशेषताएं

1.प्लेटन प्रेस ताइवान TECO मुख्य मोटर द्वारा Panasonic इन्वर्टर के साथ संचालित है;पूरी मशीन के संचालन पीएलसी केंद्रीकृत नियंत्रण प्रणाली द्वारा नियंत्रित किया जाता है जो स्वचालित रूप से काम की स्थिति की जांच और असामान्य स्थिति का परीक्षण कर सकता है और साथ ही काम की स्थिति को रिकॉर्ड कर सकता हैयूरोपियन सुरक्षा मानक के अनुसार, हम परिचालन और सुरक्षा का सही संयोजन बनाने के लिए उचित रूप से डिजाइन करते हैं।
2.उन्नत अलार्म प्रणाली शुरू करने के ऑपरेटर को असुरक्षित क्षेत्र छोड़ने के लिए याद दिलाएगा. स्वचालित रूप से पूरी प्रक्रिया का पता लगाने,यदि खराबी,नॉन-पेपर या कागज फंस गया,प्यूमेटिक क्लच अलग हो जाएगा और स्वचालित रूप से रोक जो कागज की बर्बादी को कम, कर्मियों और उपकरणों की रक्षा करें।
3पूर्व-स्टैक्ड डिवाइस और पेपर फीडिंग और डिलीवरी के नॉन-स्टॉप डिवाइस तैयार करने से स्टैकिंग का समय कम होता है, मशीन की दक्षता में सुधार होता है और आपकी आय बढ़ जाती है।
4चयनित यूरोपीय,जापानी और ताइवान के विद्युत और वायवीय घटक मशीन की स्थिरता में सुधार करते हैं और निर्जीवता की आवृत्ति को कम करते हैं।
5मुख्य फ्रेम और आधार उच्च शक्ति वाले गोलाकार ग्राफाइट लोहे QT500-7 को अपनाते हैं जो संख्यात्मक नियंत्रण केंद्र द्वारा सटीक रूप से संसाधित किया जाता है,उच्च दबाव के तहत लंबे समय तक मशीन को स्थिर रूप से चलाने की गारंटीप्लेट प्रेस मशीन के कोर जैसे कि क्रैंकशाफ्ट, वर्म गियर सभी आयातित उच्च श्रेणी के मिश्र धातु स्टील हैं, जिन्हें लंबे समय तक काम करने वाले जीवन के साथ बुझाने और उच्च तापमान टेम्परिंग द्वारा संसाधित किया जाता है।
6कोर भागों के लिए स्नेहन प्रणाली तेल के दबाव के लिए डिस्प्ले डिवाइस और तेल और हवा के अपर्याप्त दबाव के लिए अलार्म डिवाइस से लैस है।
7दीर्घकालिक और पूर्ण तकनीकी प्रशिक्षण प्रदान करना तथा एक वर्ष के लिए शीघ्र निःशुल्क रखरखाव, गारंटी देता है कि हमारे ग्राहक हमारे उपकरणों की उत्पादन तकनीक में पूरी तरह से महारत हासिल कर सकें।हमारी मशीन परफेक्ट डिजाइन के साथ हैसटीक स्थापना, उच्च स्थिरता, उच्च सुरक्षा, कम शोर।

तकनीकी मापदंड

PRY-1050T स्वचालित मर काटने की मशीन
अधिकतम शीट का आकार	1050 × 750 मिमी
न्यूनतम शीट का आकार	400 × 350 मिमी
मैक्स. डाई-कटिंग आकार	1040 × 720 मिमी
अधिकतम मुहर का आकार	1030 × 720 मिमी
आंतरिक पीछा का आकार	1080 × 745 मिमी
डाई काटने की प्लेट का आकार	1050 × 730 मिमी
आवरण प्लेट की मोटाई	7 मिमी या 5+2 मिमी
पारवर्ती पन्नी की चौड़ाई	15 ~ 720 मिमी
पन्नी की अनुदैर्ध्य चौड़ाई	15 ~ 1030 मिमी
अधिकतम फोइल व्यास	Φ 250 मिमी
पन्नी रील कोर आंतरिक व्यास	25 मिमी (1 ′′) या 76 मिमी (3 ′′)
पारवर्ती फ़ीड शाफ्ट	2 पीसी
अनुदैर्ध्य भोजन शफ्ट	3 पीसी
हीटिंग जोन	12 पीसी
तापमान सीमा	50 ~ 199 °C
फ़ीडिंग ढेर की ऊंचाई	1550 मिमी
वितरण ढेर की ऊंचाई	1500 मिमी
स्टॉक रेंज	कार्डबोर्ड: 0.1 ~ 2 मिमी
	तरंगदार कागज: < 4 मिमी
	प्लास्टिक शीटः 0.2 ~ 1 मिमी
डाई-कटिंग सटीकता	≤ ± 0.1 मिमी
मुहर लगाना	≤ ± 0.125 मिमी
अधिकतम दबाव	300 टी
अधिकतम मशीन की गति	7500 एस/एच
अधिकतम स्टैम्पिंग गति	6000 एस/एच
न्यूनतम ग्रिपर मार्जिन	7 मिमी
वायु आपूर्ति	0.6 ~ 0.7 एमपीए, 0.36 m3/min
बिजली की आवश्यकता	तीन चरण 380V 50Hz
मुख्य मोटर शक्ति	11 किलोवाट
हीटिंग पावर	24 kw
कुल शक्ति	60 किलोवाट
कुल मशीन वजन	20 टी
कुल मिलाकर आयाम[L (+ प्री-स्टैकिंग) ×W(+ प्लेटफार्म) ×H]	5600(+1430) × 2100(+2000) × 2800 मिमी

विन्यास

कागज खिला अनुभागःखाद्य और कन्वेयर टेबल

1फीडर की दीवार प्लेट कास्ट आयरन से बनी होती है, जो उच्च गति से चलने के दौरान अधिक स्थिर होती है।

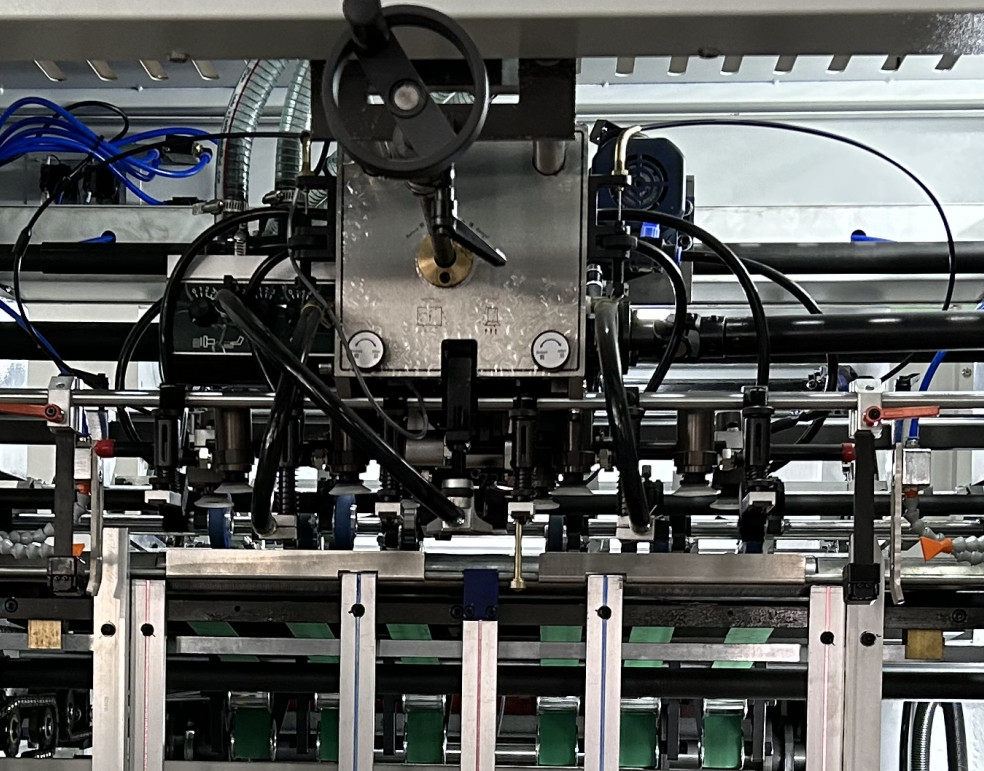

2. दोहरे पक्षीय ब्लोअर के साथ सटीक फीडर हेड (बेकर वैक्यूम पंप):कार्डबोर्ड और वेव कार्डबोर्ड दोनों के लिए उपयुक्त है।इसमें 4 सक्शन नोजल 4 फीड नोजल हैं,और नोजल के कोण और ऊंचाई कागज के विभिन्न आकारों के अनुरूप समायोजित किया जा सकता है.
3. फीडर सिर (आगे / पीछे) ढेर संरेखण (बाएं / दाएं) मोटर द्वारा समायोजित किया जा सकता है,आप बस समायोजित करने के लिए बटन दबाने की जरूरत है.
4विद्युत यांत्रिक दोहरी चादर डिटेक्टर.
5ढलान प्रकार के कन्वेयर टेबल के साथ विरोधी पहनना पीयू प्रेस रोलर्स और ब्रश पहियों उच्च गति चलने की स्थिति में पतली कागज खिला करने के लिए बहुत अधिक उपयुक्त है।

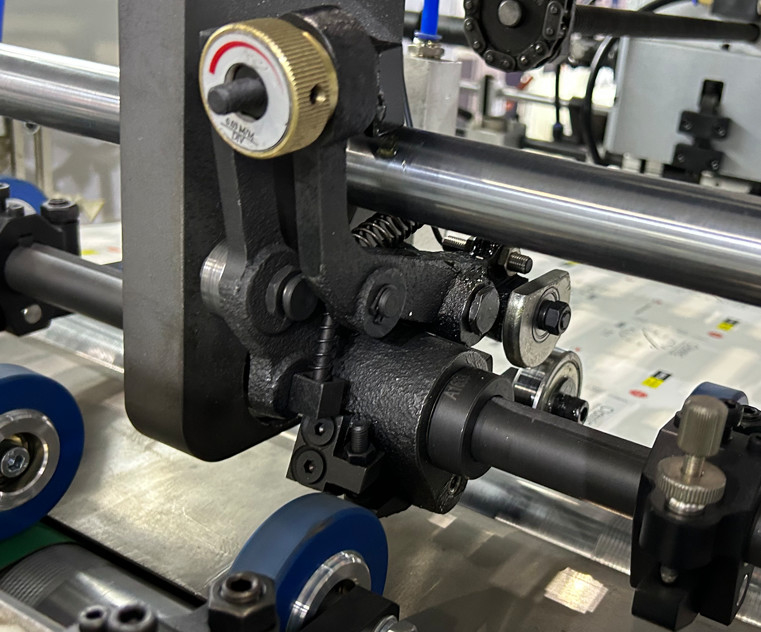

6दोहरे उपयोग के लिए साइड लेय (ट्रेक और पुश) और फ्रंट लेय शीट की स्थिति की सटीकता सुनिश्चित करते हैं।
7.अवतरित कागज और जमा कागज का पता लगाने का कार्य और ऑटो स्टॉप फ़ंक्शन:जब सेंसर प्लेट प्रेस सेक्शन में पहुंचाए जाने से पहले कागज के विकृत या जमा होने का पता लगाते हैं,तो मशीन रुक जाएगी.
8.कन्वेयर बेल्ट वायवीय बफर डिवाइस:जब उच्च गति से चल रहा हो,यह फीडिंग बेल्ट द्वारा कागज को सुचारू रूप से वितरित करने में मदद करता है।
9.नॉन-स्टॉप पेपर फीडिंग संरचना और गाइड रेल प्रकार के प्री-पैक्ड पैलेट से दक्षता में काफी सुधार होता है।

प्लेटन प्रेस सेक्शन

1.मुख्य शरीर में विशेष कास्टिंग प्रक्रिया के साथ उच्च शक्ति वाले डक्टिल आयरन क्यूटी 500 को अपनाया गया है। विशेष शिल्प प्रक्रिया उपचार और सुपर पहनने के प्रतिरोधी कीड़ा और गियर के साथ Ni-Cr-Mo मिश्र धातु क्रैंकशाफ्ट।
2फिल्टर और शीतलन पंखे के साथ उच्च दबाव स्वचालित तेल मोटर मुख्य ट्रांसमिशन भागों (क्रैंकशाफ्ट, कीड़ा और गियर) को स्नेहन करने के लिए तेल का पुनर्चक्रण करता है।और ऑटो तेल पंप आवश्यक भागों के सभी lubricates (गियरजंजीरें आदि।
3.मशीन उच्च गति से चलने पर उच्च परिशुद्धता सुनिश्चित करता है।
4स्वचालित दबाव समायोजन प्रणाली, ऑपरेटर को दबाव को समायोजित करने के लिए टच स्क्रीन पर मान सेट करने की आवश्यकता है।
5.मंगनीज स्टील,एचआरसी 50-53) के लिए मानव के अनुकूल डिजाइन।
6. उच्च सटीकता वाला कैम इंडेसर जिसमें टॉर्क लिमिटर और सिंक्रोनस बेल्ट होता है जो ग्रिपर बार को नियंत्रित करता है ताकि उच्च गति से चलने पर कागज को सटीक स्थिति में स्थिर रूप से वितरित किया जा सके।
7उच्च शक्ति वाले टाइ-अल मिश्र धातु के ग्रिपर और ग्रिपर बार के लिए पहनने के प्रतिरोधी चेन।

पन्नी स्टैम्पिंग यूनिट

1औद्योगिक टैबलेट पीसी, टच स्क्रीन इनपुट डेटा, स्वचालित कार्यक्रम अनुकूलन, पन्नी की बचत।
2.फॉइल स्टैम्पिंग, फीडिंग और फ़ॉइल को सटीक रूप से इकट्ठा करने के लिए सर्वो मोटर नियंत्रण प्रणाली को अपनाएं।
3.12 हीटिंग क्षेत्र का अलग से तापमान सेटिंग, थर्मोस्टैटिक नियंत्रण.
4.इलेक्ट्रॉनिक दबाव नियंत्रण प्रणाली, गर्म मुद्रांकन के दौरान, यदि कोई कागज नहीं है, तो कोई दबाव नहीं है.
5गर्मी प्रतिरोधी मधुमक्खी के छल्ले की प्लेट विशेष सामग्री से बनी होती है।
6ड्रॉवर प्रकार की पन्नी फ़ीडिंग तंत्र दक्षता में सुधार करता है और सुरक्षा सुनिश्चित करता है।
7पारवर्ती और अनुदैर्ध्य पन्नी अलग-अलग फूंकने वाला यंत्र और पन्नी टूटने का पता लगाने की प्रणाली।
8.अपशिष्ट पुनर्चक्रण उपकरण और पुनर्चक्रण बॉक्स को अलग रखें।
9. मधुमक्खी के छिलके (वैकल्पिक)
10अतिरिक्त प्लेट ओवर स्टैंड (वैकल्पिक)

कागज वितरण अनुभाग

1स्वचालित संरेखण यंत्र, समायोज्य हवा ब्लोअर और हेयर ब्रश कागज के ढेर को अच्छी स्थिति में गारंटी देते हैं, चाहे कागज मोटा हो या पतला।
2ओवररून रोकथाम उपकरणः शीट को ग्रिपर बार के साथ ऊपर की ओर ले जाया जाता है; डिटेक्शन सेंसर शुरू हो जाएगा और मशीन बंद हो जाएगी।
3.ऑटोमैटिक नॉन स्टॉप पेपर डिलीवरी डिवाइस मोटर द्वारा नियंत्रित किया जाता है;आपको इसे संचालित करने के लिए केवल बटन दबाने की आवश्यकता है।
4शीटों की मात्रा को रिकॉर्ड करने के लिए टैग डालने वाला उपकरण (1 सेट) ।

विद्युत बॉक्स और नियंत्रण प्रणाली

1.इंटरफेस नियंत्रण एकीकृत हैं, और ऑपरेशन स्क्रीन में कई इलेक्ट्रिकल स्विच नियंत्रण सेट किए गए हैं जो आसान संचालन और आसानी से समझ में आता है।
2.पीएलसी केंद्रीकृत नियंत्रण प्रणाली स्वचालित रूप से कार्यरत स्थिति की जांच कर सकती है और असामान्य स्थिति का परीक्षण कर सकती है और साथ ही कार्यरत स्थिति को रिकॉर्ड कर सकती है।
3टच स्क्रीन पर समस्या निदान कार्य, यदि कोई समस्या उत्पन्न होती है, तो आप इसे खोजने के लिए टच स्क्रीन की जांच कर सकते हैं।
4.चाइनीज,अंग्रेजी या अन्य कोई भी भाषा (वैकल्पिक) टच स्क्रीन पर।
5विद्युत घटक और विद्युत सर्किट यूरोप अमेरिकी सुरक्षा मानक के अनुरूप हैं।

आवेदन

पीआरवाई-टी स्वचालित हॉट स्टैम्पिंग और मरने काटने की मशीन का उपयोग विभिन्न कागज,कार्डबोर्ड,गर्दीदार बोर्ड,प्लास्टिक शीट (जैसे पीवीसी,पीपी) के हॉट स्टैम्पिंग के कार्य के साथ हॉट स्टैम्पिंग और मरने के लिए किया जाता है।मरने काटना और झुकाना और इम्बोसिंगयह पन्नी स्टैम्पिंग,खाद्य और संग्रह को नियंत्रित करने के लिए सर्वर मोटर को अपनाता है। तापमान नियंत्रण प्रणाली में 8 हीटिंग क्षेत्र, तापमान सेटिंग अलग से और थर्मोस्टैटिक नियंत्रण है।

Q1.क्या आप एक निर्माता या ट्रेडिंग कंपनी हैं?

A:हमारा शंघाई कार्यालय मुख्य रूप से निर्यात कर रहा है।

Q2.मशीन की वारंटी क्या है?

एकः एक वर्ष. वारंटी के बाद, हम अभी भी कम लागत पर खरीदार को तकनीकी सहायता प्रदान करते हैं.

Q3.आदेश देते समय उत्पादन का समय क्या है?

उत्तर: आम तौर पर लगभग 10-20 दिन।

Q4. डिलीवरी का समय क्या है?

A15-30 दिन जमा के बाद।

Q5. क्या आपकी कंपनी ग्राहकों के लिए शिपिंग संभाल सकती है?

उत्तर: हाँ, बस हमें गंतव्य समुद्री बंदरगाह या कंटेनर यार्ड बताएं।

Q6. क्या पैकिंग मजबूत है?

उत्तर:हाँ। नमी प्रतिरोधी और झटके प्रतिरोधी पैकेजिंग को अपनाता है जो लंबी दूरी की सड़क परिवहन और विभिन्न प्रकार की मौसम की स्थिति के लिए उपयुक्त है।रखरखाव और संचालन पुस्तिकाओं का एक पूरा सेट शामिल है.

प्रश्न 7. मशीन की स्थापना और प्रशिक्षण के बारे में क्या?

A:1)हम अपने कारखाने में निःशुल्क प्रशिक्षण प्रदान करते हैं; 2)हम स्थापना और प्रशिक्षण के लिए अपने कारखाने में तकनीशियनों (इंजीनियरों) को भेज सकते हैं।इसके अतिरिक्त प्रत्येक तकनीशियन प्रति दिन USD100 का शुल्क लेता है।.

Q8.क्या आपके पास मशीनें स्टॉक में हैं?

एकः मानक मॉडल के लिए, हम स्टॉक में एक बड़ी मात्रा है. विशेष मॉडल के लिए, हम आप के लिए यह उत्पादन करने के लिए 20-30 दिनों की जरूरत है.

Q9. आप मशीनों की गुणवत्ता कैसे सुनिश्चित कर सकते हैं?

उत्तर: गुणवत्ता सुनिश्चित करने के लिए प्रत्येक मशीन को डिलीवरी से कम से कम 24 घंटे पहले परीक्षण किया जाएगा। वारंटी के दौरान, यदि मशीन में कोई समस्या है तो हम स्पेयर पार्ट्स मुफ्त में देंगे।

Q10. क्या आप पैकिंग से पहले मशीनों का निरीक्षण या परीक्षण करते हैं?

A:बेशक हम करते हैं. हम पैकिंग से पहले मशीन डिबग करने के लिए QC विभाग है. यदि आप परीक्षण चलाने के लिए विशिष्ट सामग्री का उपयोग करना चाहते हैं, तो आपको सामग्री की लागत के लिए भुगतान करने की आवश्यकता है.

Q11.भुगतान की अवधि क्या है?

A:T/T 30% अग्रिम,वितरण से पहले शेष राशि का भुगतान किया जाएगा। हम वेस्ट यूनियन या एल/सी द्वारा भुगतान भी स्वीकार करते हैं।

Q12. क्या आप कारखाने का दौरा स्वीकार करते हैं?

उत्तर: आपकी यात्रा का हार्दिक स्वागत है।

प्रश्न 13. आप कितने वर्ष से प्रिंटिंग क्षेत्र में हैं?

A: 2008 में शंघाई कंपनी, कारखाने से अधिक है 25years.

प्रश्न 14. आपके कितने ग्राहक हैं?

उत्तर:हमने अपनी मशीनें लगभग 60 देशों को बेची हैं। हमारे दक्षिण अफ्रीका, मोरक्को और इटली में एजेंट हैं।

टैग:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	PRINTYOUNG
प्रमाणन:	CE
मॉडल संख्या:	पीआरवाई-1050टी

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	US 150000 Set
पैकेजिंग विवरण:	नमी-प्रूफ और शॉक-प्रूफ पैकेजिंग को अपनाता है जो लंबी दूरी की सड़क परिवहन और विभिन्न प्रकार की मौसम स
प्रसव के समय:	90 दिन
भुगतान शर्तें:	एल/सी, टी/टी
आपूर्ति की क्षमता:	प्रति माह 10 सेट/सेट

मैक्स। शीट का आकार:	1050 × 750 मिमी	<i>Min.</i> <b>मिन।</b> <i>Sheet Size</i> <b>शीट का आकार</b>:	400 × 350 मिमी
मैक्स। डाई-कटिंग साइज:	1040 × 720 मिमी	मैक्स। मुद्रांकन आकार:	1030 × 720 मिमी
भीतरी चेज़ का आकार:	1080 × 745 मिमी	डाई कटिंग प्लेट साइज:	1050 × 730 मिमी
लाइनर प्लेट की मोटाई:	7 मिमी या 5+2 मिमी	अनुप्रस्थ पन्नी की चौड़ाई:	15 ~ 720 मिमी
अनुदैर्ध्य पन्नी चौड़ाई:	15 ~ 1030 मिमी	<i>Max.</i> <b>मैक्स।</b> <i>foil diameter</i> <b>पन्नी व्यास</b>:	Φ 250 मिमी
फ़ॉइल रील कोर का आंतरिक व्यास:	25 मिमी (1”) या 76 मिमी (3”)	अनुप्रस्थ फ़ीड शाफ्ट:	2 पीसी
अनुदैर्ध्य फीडिंग शाफ्ट:	3 पीसीएस	हीटिंग जोन:	12 पी.सी.एस
तापमान सीमा:	50 ~ 199 ℃	खिला ढेर ऊंचाई:	1550 मिमी
डिलीवरी पाइल की ऊंचाई:	1500 मिमी	डाई-कटिंग सटीकता:	≤ ± 0.1 मिमी
मुद्रांकन सटीकता:	≤ ± 0.125 मिमी	अधिकतम. दबाव:	300 टी
<i>Max.</i> <b>मैक्स।</b> <i>Machine speed</i> <b>मशीन की गति</b>:	7500 एस/एच	<i>Max.</i> <b>मैक्स।</b> <i>Stamping Speed</i> <b>मुद्रांकन गति</b>:	6000 एस/घंटा
न्यूनतम ग्रिपर मार्जिन:	7 मिमी	हवा की आपूर्ति:	0.6 ~ 0.7 एमपीए, 0.36 m3/min
पावर आवश्यकता:	3 चरणों 380V 50Hz	मुख्य मोटर शक्ति:	11 किलोवाट
गर्म शक्ति:	24 किलोवाट	कुल शक्ति:	60 किलोवाट
मशीन का कुल वजन:	20 टी	समग्र आयाम 【L (+ प्री-स्टैकिंग) × W (+ प्लेटफ़ॉर्म) × H】:	5600(+1430) × 2100(+2000) × 2800 मिमी
