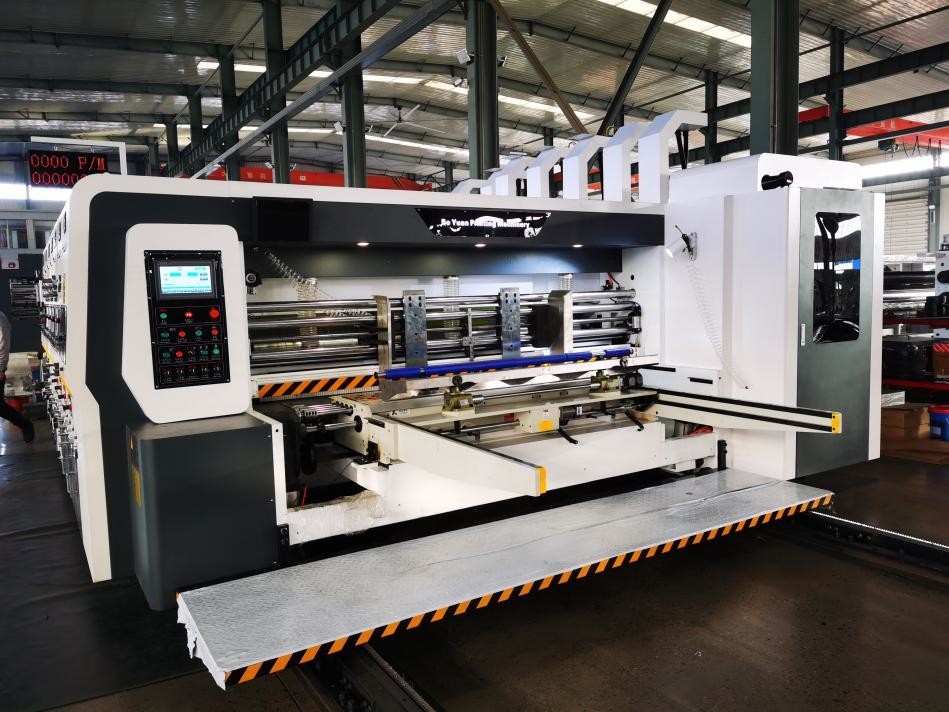

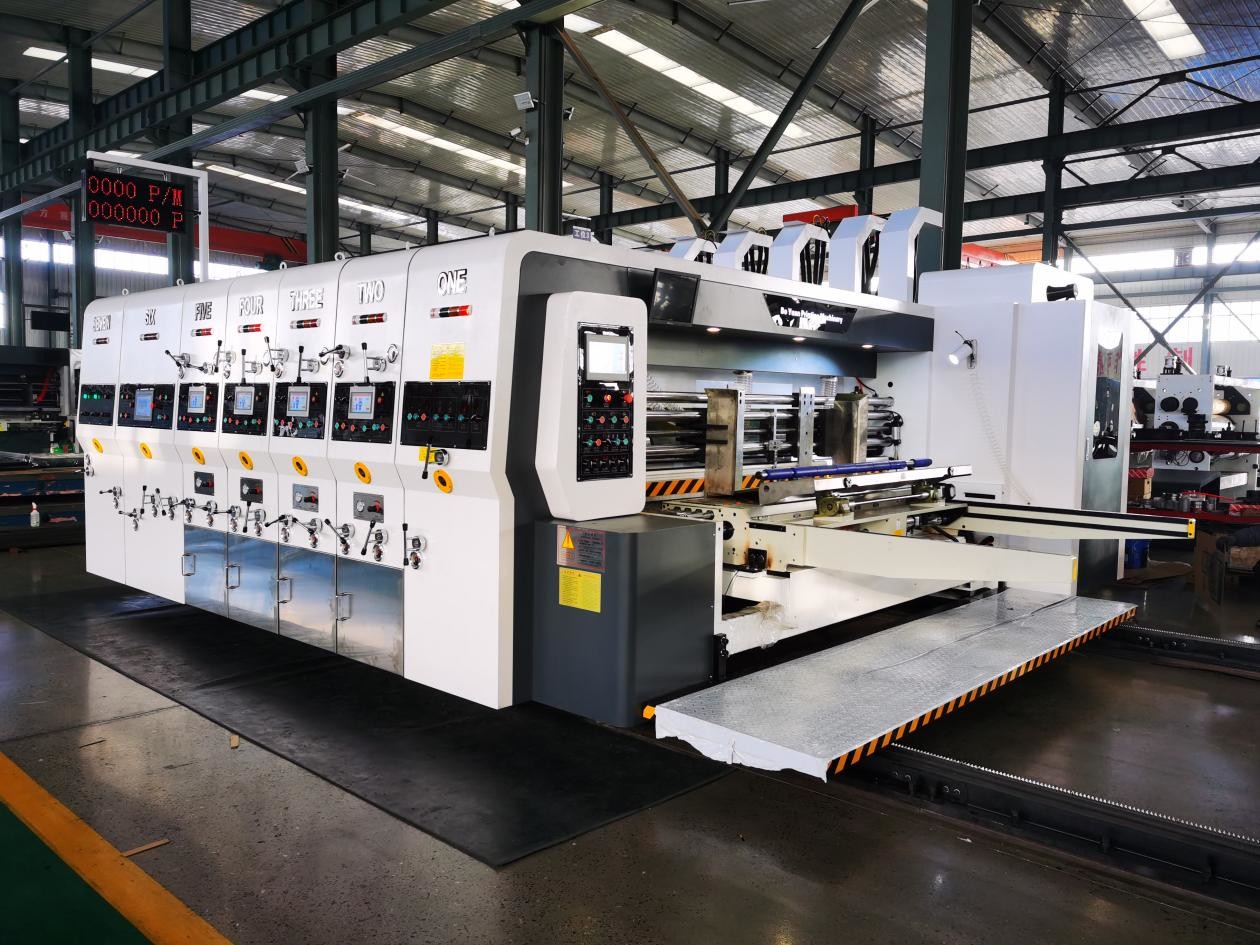

PRY-D1224 हाई स्पीड फुल ऑटोमैटिक 4 कलर फ्लेक्सो प्रिंटिंग स्लॉटिंग डाई कटिंग स्टैकिंग मशीन

बुनियादी जानकारी

Place of Origin:	China
ब्रांड नाम:	PRINTYOUNG
प्रमाणन:	CE
Model Number:	PRY-D1224

Minimum Order Quantity:	1 Set
मूल्य:	US 120000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	90 days
Payment Terms:	L/C, T/T
Supply Ability:	30 Set/Sets per Month

अब से संपर्क करें

Model:	PRY-D1224	Inside Width:	2400 mm
Design Speed:	230 pcs/min	Working Speed:	120 ~ 180 pcs/min
Max Feeding Size:	1200 * 2100 mm	Max Printing Size:	1200 * 1900 mm
Min Feeding Size:	400 * 700 mm	Paper Board Thickness:	2 ~ 11 mm
Topping Precise:	≤ ± 0.5 mm	Die Cutting Precise:	≤ ± 1.5 mm

PRY-D1224 फ्लेक्सो प्रिंटिंग स्लॉटिंग डाई-कटिंग मशीन

तकनीकी मापदंड

PRY-D1224 फ्लेक्सो प्रिंटिंग स्लॉटिंग डाई-कटिंग मशीन
मॉडल	PRY-D1224
अंदर की चौड़ाई	2400 मिमी
डिजाइन गति	230 पीसी/मिनट
कार्य गति	120 ~ 180 पीसी/मिनट
अधिकतम फ़ीडिंग आकार	1200 * 2100 मिमी
अधिकतम मुद्रण आकार	1200 * 1900 मिमी
मिन फ़ीडिंग आकार	400 * 700 मिमी
कागज बोर्ड की मोटाई	2 ~ 11 मिमी
टॉपिंग सटीक	≤ ± 0.5 मिमी
सटीकता से काटने की मशीन	≤ ± 1.5 मिमी

विन्यास

I.खाद्य इकाई

मशीन का पृथक्करण और संयोजन
मशीन और प्लेटफार्म को अलग करने और संयोजित करने के लिए एक विद्युत नियंत्रण से गुजरना पड़ता है, जिसमें अलार्म जोड़ दिया जाता है जो श्रमिकों की सुरक्षा सुनिश्चित करने के लिए चलने के दौरान लगातार बजता है।
त्रुटिपूर्ण संचालन के कारण मशीन को नुकसान से बचने के लिए घर्षण क्लच के साथ ट्रांसमिशन एक्सल;
वायवीय समन्वित-नियंत्रण सुविधा;मुख्य मोटर ड्राइव सुरक्षा सुविधा।
अग्रणी फीडिंग सिस्टम
वायु प्रहार भोजन में सहायता करता है;

हवा की मात्रा को समायोजित किया जा सकता है के अनुसार विभिन्न परिस्थितियों के झुकने कागज सुनिश्चित करने के लिए चिकनी खिला;
साइड बैफल और बैक बैफल बॉक्स की स्थिति को इलेक्ट्रिक (संख्यात्मक) नियंत्रण द्वारा अग्रणी बैफल अंतराल के हाथ से समायोजन के साथ समायोजित किया जाता है।Pneumatic फ्लैपिंग डिवाइस साइड baffles में से एक स्थापित है;
भोजन काउंटर, कागज की मात्रा निर्धारित करना और दिखाना।
धूल हटाने की सुविधा
ऊपरी हवा के बहाव से धूल अवशोषित करने वाली सुविधा जिसमें निकासी के प्रवेश द्वार पर ब्रश लगाया गया है ताकि मुद्रण की गुणवत्ता में सुधार के लिए कागज की मुद्रण सतह पर अशुद्धियों को काफी हद तक हटाया जा सके।
फ़ीडिंग रोलर
ऊपरी फ़ीडिंग रोलर का व्यास 86 मिमी है जिसमें तीन फ़ीडिंग रिंग्स हैं,जिन्हें कठोर क्रोम से लेपित किया गया है और जिनकी सतह पीस दी गई है।
नीचे खिला रोलर व्यास 155mm है,सीमलेस स्टील पाइप क्रोम और पीस सतह के साथ लेपित है;
खिला रोलर अंतराल मैनुअल नियंत्रण द्वारा समायोजित किया जाता है।
स्वचालित शून्यकरण सुविधा
खाद्य, मुद्रण और स्लॉटिंग इकाइयों के बीच स्वतः शून्य करना;
औसतन,कार्डबोर्ड में स्वचालित शून्यकरण उपकरण का उपयोग किया जाता है,प्रिंट करने के दो बार प्रयास करने के बाद,यह कागज के अपशिष्ट को कम करने के लिए सही स्थिति में समायोजित किया जा सकता है।

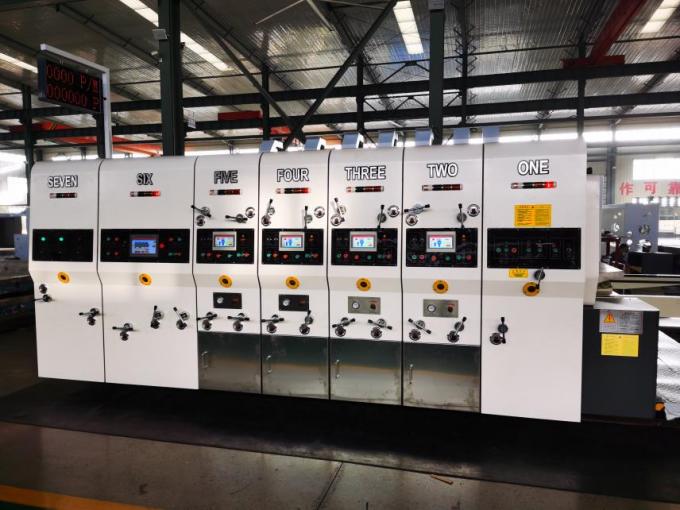

II.प्रिंटिंग यूनिट (4 भाग)

मुद्रण रोलर
बाहरी व्यास ¢400mm है;
स्टील पाइप कठोर क्रोम और पीस सतह के साथ लेपित है;
चलती स्थिरता प्राप्त करने के लिए संतुलन सुधार द्वारा इलाज किया;
रॅचेट व्हील्स फिक्स्ड प्लेट एक्सल;
पूर्ण बोर्ड और हैंगिंग बोर्ड ग्रूव;
लोडिंग और अनलोडिंग प्रिंटिंग टेम्पलेट,पांव स्विच द्वारा इलेक्ट्रिक कंट्रोलिंग सीडब्ल्यू/सीसीडब्ल्यू रोलिंग;
क्षैतिज आंदोलन 10 मिमी के विद्युत संख्यात्मक समायोजन द्वारा नियंत्रित किया जाता है।
मुद्रण दबाव रोलर
बाह्य व्यास ¢188mm है, कठोर क्रोम के साथ लेपित स्टील पाइप और पीस सतह से बना है;
चलती स्थिरता प्राप्त करने के लिए संतुलन सुधार द्वारा इलाज किया;
प्रिंटर रोलर और दबाव रोलर के बीच का अंतराल मैनुअल नियंत्रण द्वारा समायोजित किया जाता है।
फ़ीडिंग रोलर
ऊपरी रोलरःबाहरी व्यास ¢86 मिमी के मोटी स्टील पाइप तीन फ़ीडिंग रिंग से लैस;
डाउन रोलरःबाहरी व्यास ¢156 मिमी का मोटा स्टील पाइप, कठोर क्रोम के साथ लेपित और पीस सतह;
खिला रोलर अंतराल मैनुअल (या इलेक्ट्रिक) नियंत्रण द्वारा समायोजित किया जाता है।

सिरेमिक एनीलॉक्स रोलर (4 समूह)

उच्च गुणवत्ता वाली मोटी दीवार सीमलेस स्टील पाइप सतह सिरेमिक पीसने के साथ कवर,एनिलोक्स लेजर उत्कीर्णन;
संतुलन सुधार के साथ इलाज किया,स्थिर और सुचारू रूप से चलता है;
छपाई सिरेमिक रोलर नेटवर्क प्रकार छह खुला कोण प्रकार,पेस्ट करने के लिए आसान नहीं,रखरखाव करने में आसान।सिरेमिक रोलर जाल लाइन 650-700;
सिरेमिक रोलर स्टील रोलर मुद्रण की तुलना में अधिक उत्तम, पहनने के लिए प्रतिरोधी, लंबी सेवा जीवन;
कार्डबोर्ड फ़ीडिंग सिस्टम के लिए वायु दबाव प्रकार स्वचालित उठाने की डिवाइस;
कंकड़ प्रकार के रोलर ओवररनिंग क्लच, स्याही, स्याही धोने के लिए बहुत सुविधाजनक।

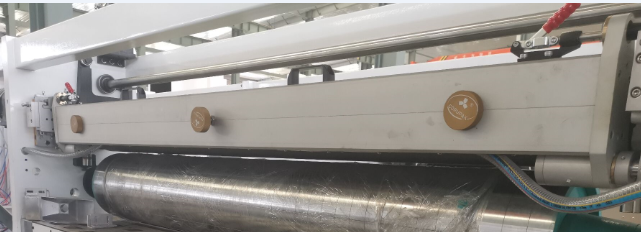

बंद डॉक्टर ब्लेड ऑटो इंक सिस्टम (4 समूह)

डॉक्टर ब्लेड खोखले में वायवीय पंप शक्ति का उपयोग प्रत्यक्ष वसूली,जल्दी वसूली प्राप्त करने के लिए,ताकि अधिक कुशल सफाई;
अद्वितीय डॉक्टर ब्लेड स्थापना,बदली ब्लेड सुविधाजनक,सटीक स्थिति,सबसे अच्छा ब्लेड स्याही प्रभाव बनाए रखने के लिए;
वायवीय पोजिशनिंग,डॉक्टर ब्लेड चाकू पहनने के लिए स्वचालित क्षतिपूर्ति;
पॉलिमर, ब्लेड स्वैप, ग्राहक की पसंद;
यांत्रिक क्लैंपिंग प्रकार ब्लेड की स्थिति,विघटन और प्रतिस्थापन अधिक सुविधाजनक है;
डबल ब्लॉक स्याही का प्रयोग, ताकि स्याही लीक न हो सके, स्याही की समस्या से दूर।

चरण समायोजन संरचना
ग्रह गियर संरचना;
मुद्रण चरण पीएलसी,टच स्क्रीन नियंत्रण और इलेक्ट्रिक संख्यात्मक इन्वर्टर 360 डिग्री के समायोजन को अपनाता है;
मुद्रण प्रक्रिया के दौरान मुद्रण टेम्पलेट को धोने के बाद स्वचालित रीपोजिशनिंग।
पानी के स्याही का प्रचलन
वायवीय डायाफ्राम पंप स्थिर स्याही आपूर्ति और सरल संचालन और रखरखाव का एहसास;
तेल फिल्टर स्क्रीन अशुद्धियों को फ़िल्टर कर सकती है।
मुद्रण चरण को तय करने की सुविधा
सिलेंडर ब्रेक संरचना;
मशीन को अलग करने और संयोजित करने या समायोजन चरण के दौरान,ब्रैकिंग संरचना गियर की स्थिति को अपरिवर्तित रखने के लिए मशीन के संचालन को रोकती है।

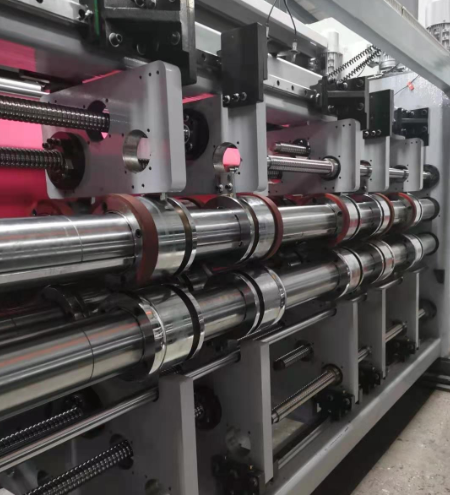

III.स्लॉटिंग यूनिट

क्रिसिंग डिवाइस
कठोर क्रोम और पीस सतह के साथ रोलर लेपित क्रलिंग,स्थिर आंदोलन के साथ;
स्थिर संचालन को प्राप्त करने के लिए संतुलन सुधार के साथ इलाज किया;
क्रलिंग रोलर अंतराल डायल 0 से 12 मिमी तक एक समायोज्य सीमा में मैनुअल (पीएलसी) समायोजन चलाता है।
स्लॉटिंग चाकू धारक की क्षैतिज समायोजन संरचना
एक्सल व्यास कठोर क्रोम के साथ लेपित और स्थिर आंदोलन के साथ पीस सतह;
स्लॉटिंग चौड़ाई 14 मिमी तक पहुँचती है;
मिश्र धातु स्टील स्लॉटिंग चाकू गर्मी उपचार के बाद गियर के आकार में पीस दिया उत्कृष्ट कठोरता और कठोरता है;
मिश्र धातु स्टील के दोहरे ब्लेड ट्रिमिंग चाकू तेज किनारे के साथ गर्मी उपचार के बाद उच्च परिशुद्धता प्राप्त कर सकते हैं;
आर्क आकार स्लॉटिंग चाकू कार्टन स्लॉट को साफ और अच्छा बनाता है;
स्लॉटिंग चाकू धारक और क्रलिंग रोलर क्षैतिज चलती स्थिति पीएलसी नियंत्रण के अधीन है;
8 क्षैतिज गतिशीलता को सुनिश्चित करने के लिए स्क्रू बार संरचना।
स्लॉटिंग चरण समायोजन संरचना
ग्रह गियर संरचना;
स्लॉटिंग चरण पीएलसी,टच स्क्रीन नियंत्रण और 360° के विद्युत संख्यात्मक समायोजन को अपनाता है;
परिचालन नियंत्रण स्विच
कंट्रोल पैनल 10 इंच के टच स्क्रीन से लैस है, जो सुविधाजनक संचालन के साथ फ़ीडिंग, प्रिंटिंग और स्लॉटिंग की इकाइयों को नियंत्रित करने में सक्षम है।

IV.मृत काटने की इकाई (स्लॉटर संलग्न चुन सकते हैं)

डाई कटिंग रोलर
स्टील मोल्डिंग सामग्री से बने और कठोर क्रोम और पीस सतह के साथ लेपित;
चल स्थिरता में सुधार के लिए संतुलन सुधार के साथ इलाज किया;
मरकज कटर पर निश्चित पेंच अंतराल 100 मिमी है;
उपयुक्त डाई कटर ऊंचाई 25.4 मिमी है;
कुशन रोलर
स्टील मोल्डिंग सामग्री कठोर क्रोम और पीस सतह के साथ लेपित है;
संतुलन सुधार चल स्थिरता में सुधार करता है;
मटेरियल कटर रोलर के साथ अंतराल का मैन्युअल समायोजन;
कुशन की मोटाई 9 मिमी, चौड़ाई 250 मिमी तक पहुँचती है;
40 मिमी की क्षैतिज गतिशील दूरी के साथ यांत्रिक चलाने की सुविधा।
चरण समायोजन संरचना
ग्रह गियर संरचना;
मरने काटना चरण पीएलसी,टच स्क्रीन नियंत्रण और 360 ° के विद्युत संख्यात्मक समायोजन द्वारा नियंत्रित किया जाता है;
अंतराल समायोजन
भोजन अंतराल मैन्युअल नियंत्रण द्वारा समायोजित किया जा रहा है;
कुशन रोलर और मर काटने वाले रोलर के बीच अंतराल विद्युत नियंत्रण द्वारा समायोजित किया जाता है।

अधिकतम फीडर आकार	2500 मिमी
मुख्य मोटर शक्ति	3.0 kw
संलग्न मोटर शक्ति	1.5 kw
वजन	3 ~ 4 टी
बाहरी आयाम	6500 * 3000 * 3200 मिमी

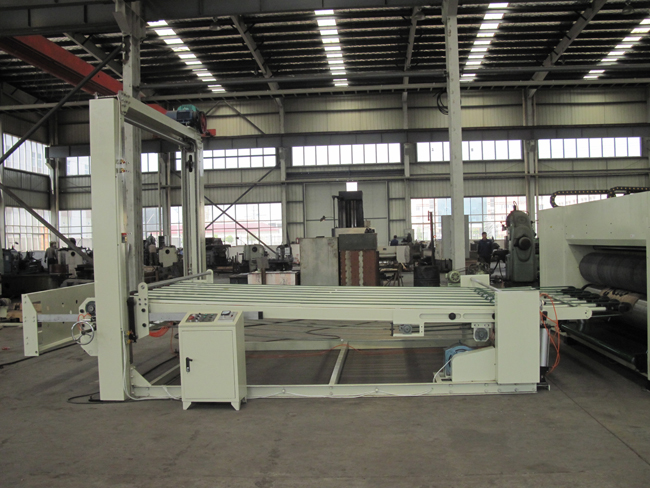

वी.स्टैकर मशीन

शीट बिछाने वाला हाथ
मैनुअल या स्वचालित संचालन के लिए विकल्प;
शीट बिछाने वाली बांह के ट्रांसमिशन बेल्ट का स्वतंत्र तनाव समायोजन बेल्ट की समान लंबाई से सीमित नहीं है।
मशीन उठाना
जो सख्त जंजीरों में जकड़े हुए है
ढेर की ऊंचाई 1600 मिमी है;
ब्रेक के साथ जोड़ा गया मशीन उठाने वाला ट्रांसमिशन मोटर बिना स्लाइडिंग के मशीन बेड की स्थिर स्थिति को महसूस करता है।
मशीन के उठाने को नियंत्रित करने और कार्यकर्ता को सुरक्षित करने के लिए सुरक्षा सुविधा के साथ जोड़ा गया;
झुर्रियों वाली सतह वाला चढ़ाई बेल्ट कार्डबोर्ड के फिसलने को रोकता है।
शीट बिछाने वाला बैफल
वायवीय शीट बिछाने वाला बैफल स्वचालित रूप से कार्डबोर्ड प्राप्त करने और समर्थन करने के लिए पहुंचता है जब ढेर कार्डबोर्ड पूर्व निर्धारित ऊंचाई तक पहुंचता है;
※बैक बैफल की स्थिति मैनुअल कंट्रोल द्वारा समायोजित की जाती है।

Q1.क्या आप एक निर्माता या ट्रेडिंग कंपनी हैं?

उत्तर: हमारा शंघाई कार्यालय मुख्यतः निर्यात करता है।हमारे पास झेजियांग प्रांत के वानज़ोउ में अपना कारखाना है।

Q2.मशीन की वारंटी क्या है?

एकः एक वर्ष. वारंटी के बाद, हम अभी भी कम लागत पर खरीदार को तकनीकी सहायता प्रदान करते हैं.

Q3.आदेश देते समय उत्पादन का समय क्या है?

उत्तर: आम तौर पर लगभग 10-20 दिन।

Q4. डिलीवरी का समय क्या है?

A15-30 दिन जमा के बाद।

Q5. क्या आपकी कंपनी ग्राहकों के लिए शिपिंग संभाल सकती है?

उत्तर: हाँ, बस हमें गंतव्य समुद्री बंदरगाह या कंटेनर यार्ड बताएं।

Q6. क्या पैकिंग मजबूत है?

उत्तर:हाँ। नमी प्रतिरोधी और झटके प्रतिरोधी पैकेजिंग को अपनाता है जो लंबी दूरी की सड़क परिवहन और विभिन्न प्रकार की मौसम की स्थिति के लिए उपयुक्त है।रखरखाव और संचालन पुस्तिकाओं का एक पूरा सेट शामिल है।

प्रश्न 7. मशीन की स्थापना और प्रशिक्षण के बारे में क्या?

एकःहम अपने कारखाने में निः शुल्क प्रशिक्षण प्रदान करते हैं;2) हम इंस्टॉलेशन और प्रशिक्षण के लिए अपने कारखाने में तकनीशियन (इंजीनियर) भेज सकते हैं।आप यात्रा और वापसी के लिए हवाई किराया और आवास का भुगतान करेंगे, साथ ही प्रत्येक तकनीशियन प्रति दिन 100 अमरीकी डालर का शुल्क भी चुकाएगा।

Q8.क्या आपके पास मशीनें स्टॉक में हैं?

एकः मानक मॉडल के लिए, हमारे पास स्टॉक में बड़ी मात्रा है।विशेष मॉडल के लिए, हमें आपके लिए इसे बनाने के लिए 20-30 दिनों की आवश्यकता है।

Q9. आप मशीनों की गुणवत्ता कैसे सुनिश्चित कर सकते हैं?

एकः गुणवत्ता सुनिश्चित करने के लिए प्रत्येक मशीन को कम से कम 24 घंटे पहले परीक्षण किया जाएगा।और वारंटी के दौरान, यदि मशीन में कोई समस्या है तो हम स्पेयर पार्ट्स मुफ्त में देंगे।

Q10. क्या आप पैकिंग से पहले मशीनों का निरीक्षण या परीक्षण करते हैं?

उत्तरः बेशक हम करते हैं. हमारे पास पैकिंग से पहले मशीन को डिबग करने के लिए क्यूसी विभाग है.यदि आप परीक्षण चलाने के लिए विशिष्ट सामग्री का उपयोग करना चाहते हैं, तो आपको सामग्री की लागत के लिए भुगतान करना होगा।

Q11.भुगतान की अवधि क्या है?

A:T/T 30% अग्रिम, शेष राशि डिलीवरी से पहले भुगतान किया जाएगा.हम वेस्ट यूनियन या एल/सी द्वारा भी भुगतान स्वीकार करते हैं।

Q12. क्या आप कारखाने का दौरा स्वीकार करते हैं?

उत्तर: आपकी यात्रा का हार्दिक स्वागत है।

प्रश्न 13. आप कितने वर्ष से प्रिंटिंग क्षेत्र में हैं?

A: 2008 में शंघाई कंपनी, कारखाने से अधिक है 25years.

प्रश्न 14. आपके कितने ग्राहक हैं?

उत्तर: हमने अपनी मशीनें लगभग 60 देशों को बेची हैं।हमारे दक्षिण अफ्रीका, मोरक्को और इटली में एजेंट हैं।
