जीकेएम-212 स्वचालित एकल रंग कार्टन प्रिंटिंग स्लॉटिंग मशीन

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: PRINTYOUNG
प्रमाणन: CE
मॉडल संख्या: GKM-212
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: US 11500 Set
पैकेजिंग विवरण: नमी-प्रूफ और शॉक-प्रूफ पैकेजिंग को अपनाता है जो लंबी दूरी की सड़क परिवहन और विभिन्न प्रकार की मौसम स
प्रसव के समय: 45 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: प्रति माह 30 सेट/सेट
मिन। फीडर आकार: 170 * 420 मिमी अधिकतम। फीडर आकार: 530 * 1200 मिमी
फीडर का आकार छोड़ें: 600 * 1200 मिमी मुद्रण प्लेट की मोटाई: 4.0 मिमी
लागू कार्डबोर्ड मोटाई: 1.2 ~ 12 मिमी अधिकतम। प्रिंटर आकार: 530 * 1100 मिमी
<i>Max.</i> <b>मैक्स।</b> <i>Machine speed</i> <b>मशीन की गति</b>: 180 शीट/मिनट अर्थव्यवस्था की गति: 120 ~ 150 चादरें/मिनट
रंग सटीकता: ± 1.0 मिमी स्लॉटर सटीकता: ± 1.0 मिमी

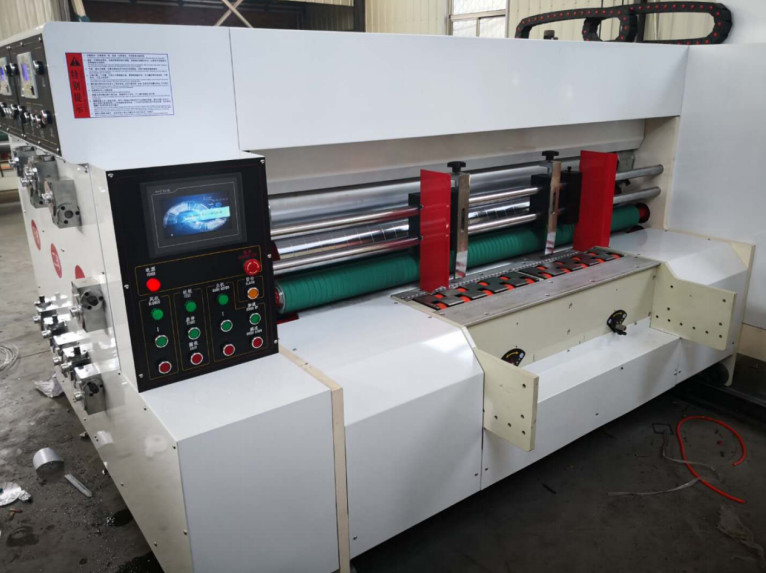

जीकेएम-212 स्वचालित एकल रंग कार्टन प्रिंटिंग स्लॉटिंग मशीन 0
GKM-212 स्वचालित मुद्रण स्लॉटिंग मशीन

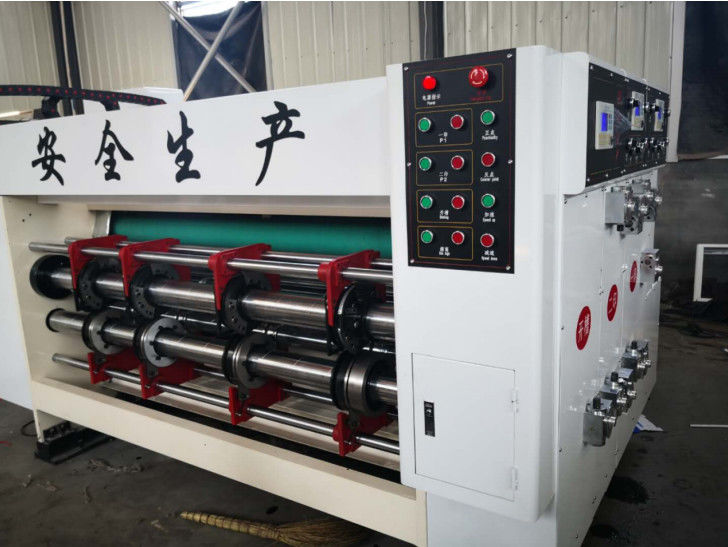

जीकेएम-212 स्वचालित एकल रंग कार्टन प्रिंटिंग स्लॉटिंग मशीन 1
विशेषताएं
यह उत्पाद एक बार में कार्डबोर्ड की मुद्रण, बढ़ाना, ट्रिम करना और स्लॉटिंग जैसी कई प्रक्रियाओं को पूरा कर सकता है।डिजिटल डिस्प्ले और विद्युत समायोजन के माध्यम से चरण समायोजनट्रांसमिशन गियर स्टील के दांतों को दांतों से जोड़ता है;मुख्य ट्रांसमिशन गियर और ट्रांसमिशन शाफ्ट एक तनाव मुक्त कुंजी कनेक्शन विधि को अपनाते हैं,जो वर्चुअल स्थिति को बड़ा करता है,केंद्र के पहनने को समाप्त करता है, और उच्च मुद्रण सटीकता के साथ मुद्रण मशीन के लंबे सेवा जीवन को बनाए रखता है;पूरी मशीन इलेक्ट्रिक खोलने और बंद करने,pneumatic लॉक और तंग एकल मशीन संयोजन को अपनाती है,मुद्रण के दौरान कोई असंतुलन के साथइस मशीन में सटीक रंग मिलान, उत्कृष्ट प्रिंटिंग पैटर्न, आसान उपयोग और रखरखाव और उच्च स्तर की स्वचालन की विशेषताएं हैं।
तकनीकी मापदंड
GKM-212 स्वचालित मुद्रण स्लॉटिंग मशीन
फीडर का न्यूनतम आकार
170 * 420 मिमी
अधिकतम फ़ीडर आकार
530 * 1200 मिमी
स्किप फीडर का आकार
600 * 1200 मिमी
मुद्रण प्लेट की मोटाई
4.0 मिमी
लागू कार्डबोर्ड की मोटाई
1.2 ~ 12 मिमी
प्रिंटर का अधिकतम आकार
530 * 1100 मिमी
अधिकतम मशीन की गति
180 शीट/मिनट
अर्थव्यवस्था गति
120 ~ 150 चादरें/मिनट
रंग सटीकता
± 1.0 मिमी
स्लॉटर सटीकता
± 1.0 मिमी
विन्यास

1. फीडर यूनिट

मशीन पृथक्करण यंत्र
1विद्युत नियंत्रण मशीन का क्लच एक अलार्म बेल से सुसज्जित है जो ऑपरेशन के दौरान ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए लगातार बजता है।
2. वायवीय इंटरलॉकिंग डिवाइस.
3जब मुख्य इंजन का मोटर स्टार्ट सुरक्षा उपकरण लॉक नहीं होता है, तो मुख्य इंजन काम नहीं कर सकता है।
अग्रणी एज रोलर पेपर फीडिंग सिस्टम
चूषण सहायता प्राप्त कागज खिला, प्रशंसक 4.0kw, कागज की सुचारू आपूर्ति सुनिश्चित करने के लिए कार्डबोर्ड की विभिन्न झुकने की स्थिति के अनुसार हवा की मात्रा को समायोजित कर सकता है।
फ़ीडिंग रोल
1शीर्ष पर पेपर फीडिंग रोल का बाहरी व्यास φ 104 मिमी है, जो निर्बाध स्टील पाइप से बना है, पहनने के प्रतिरोधी रबर से लपेटा गया है, और संतुलित है।
2. कागज की फीडिंग रोल का बाहरी व्यास 104 मिमी है और इसे कठोर क्रोम लेपित किया गया है।
3कागज की खुराक देने वाली छड़ी के अंतर डायल को मैन्युअल रूप से समायोजित करें, जिसमें समायोजन सीमा 1.2-12 मिमी है।

2मुद्रण इकाई

मुद्रण रोल
1.बाहरी व्यास 220 मिमी है (प्लेट के बाहरी व्यास के आकार सहित) ।
2सतह पीसने और 2 इस्पात पाइपों पर कठोर क्रोमिंग।
3संतुलन सुधार करना और सुचारू संचालन सुनिश्चित करना।
मुद्रण दबाव रोल
1बाहरी व्यास 136 मिमी है और दीवार की मोटाई 14 मिमी है।
2इस्पात पाइप की सतह को पीसकर उसे कठोर क्रोमियम के साथ लेपित करना।
3सुचारू संचालन सुनिश्चित करने के लिए संतुलन सुधार करें।
4.प्रिंटिंग प्रेस रोलर के गैप डायल को मैन्युअल रूप से समायोजित करें, जिसमें समायोजन रेंज 1.2-12 मिमी है।
ऊपर/नीचे रोल खिला
1ऊपरी रोलरः 71 मिमी के बाहरी व्यास के मोटी दीवार वाले स्टील पाइप, 104 मिमी के बाहरी व्यास के दो छल्ले से लैस।
2निचला रोलरःघनी दीवारों वाला स्टील पाइप, जिसका बाहरी व्यास φ104mm है, सतह पॉलिश और हार्ड क्रोमियम से लेपित है।
3कागज की खुराक देने वाली छड़ी के अंतर डायल को मैन्युअल रूप से समायोजित करें, जिसमें समायोजन सीमा 1.2-12 मिमी है।
स्टील एनीलॉक्स रोल
1.बाहरी व्यास 136 मिमी है और दीवार की मोटाई 22 मिमी है. यह डालियान में निर्मित है.
2स्टील पाइप की सतह को पीसें, जाल पैटर्न को दबाएं, और इसे कठोर क्रोमियम के साथ कोटिंग करें।
3सुचारू संचालन सुनिश्चित करने के लिए संतुलन सुधार करें।
4.मशीन का आकार 220 मशीन, 250 मशीन आदि है.
5.अनिलोक्स रोलर के साथ कंक्रीट प्रकार के ओवरचार्जिंग क्लच,इंक मिश्रण और धोने के लिए सुविधाजनक और तेज़।
रबर रोल
1.बाहरी व्यास 128±0.02 मिमी है,जिझोउ से उत्पन्न होता है।
2स्टील पाइप की सतह पर पहनने के प्रतिरोधी रबर लपेटें और संतुलन सुधार करें।
3उच्च विशेष पीसने और अच्छी स्याही हस्तांतरण प्रभाव के साथ रबर।
चरण समायोजन तंत्र
1ग्रह गियर संरचना।
2. मैन्युअल रूप से पार्श्व स्थिति को ± 5 मिमी की दूरी पर समायोजित करें।
स्याही चक्र
1.. वायवीय मुखौटा पंप, स्थिर स्याही आपूर्ति, आसान संचालन और रखरखाव.
2.इंक फिल्टर स्क्रीन, फिल्टर अशुद्धियों,इंक पृथक्करण.
मुद्रण चरण फिक्स्चर
1.आटोमेटिक प्यूमेटिक ब्रेकिंग डिवाइस
2जब मशीन को अलग किया जाता है या चरण को समायोजित किया जाता है, तो ब्रेक तंत्र मशीन के घूर्णन को प्रतिबंधित करता है और मूल गियर स्थिति के स्थिर बिंदु को बनाए रखता है।

3. स्लॉटिंग यूनिट

परिचालन नियंत्रण
1कागज की खाई एक हाथ से समायोज्य त्वरित खाई ठीक समायोजन स्व-लॉकिंग डिवाइस को अपनाती है।
2सुरक्षा सुनिश्चित करने के लिए आपातकालीन स्टॉप डिवाइस से लैस।
मैनुअल ऑपरेशन नियंत्रण
मैनुअल चार ब्लेड क्षैतिज आंदोलन, इलेक्ट्रिक बॉक्स ऊंचाई समायोजन।
रोलिंग रोलिंग
1ऊपरी और निचले शाफ्टों का व्यास 60 मिमी है और वे दबाव रोलर्स के चार सेटों से लैस हैं।
2हाथ से तार प्रेसिंग पहिया और अक्षीय दिशा में स्लॉटिंग कटर सिर की स्थिति को सिंक्रनाइज़ करें।
स्लॉटिंग चाकू/स्लॉटिंग धारक
1उच्च गुणवत्ता वाली मिश्र धातु इस्पात गर्मी से इलाज दांतों वाली स्लॉटिंग मशीन जिसमें स्लॉटिंग ब्लेड की मोटाई 5 मिमी होती है,जो गुणवत्ता सुनिश्चित करने के लिए एक पेशेवर निर्माता द्वारा निर्मित होती है।
2ऊपरी शाफ्ट का व्यास 99 मिमी है, सतह पीसने, कठिन क्रोम लेपित, और चिकनी गति के साथ।
चार ऊपरी चाकू डिस्क के साथ।
3नीचे की शाफ्ट का व्यास 99 मिमी है, सतह पॉलिश की गई है, कठिन क्रोमियम के साथ लेपित है, और सुचारू रूप से चलता है।
के साथः चार नीचे चाकू डिस्क
4स्लॉटिंग कटर हेड भी हाथ से अक्षीय दिशा में तार दबाने वाले पहिया की स्थिति के साथ सिंक्रनाइज़ किया जाता है।
5स्लॉटिंग ब्लेड को स्थानांतरित किया जा सकता है, जो बड़े पैमाने पर डबल-पीस बक्से के उत्पादन के लिए उपयुक्त है।
6लागत कम करने और लंबे जीवनकाल के लिए एक अद्वितीय चिप हटाने वाले उपकरण को अपनाना।
पंचिंग डिवाइस
चुन सकते हैं।
जीकेएम-212 स्वचालित एकल रंग कार्टन प्रिंटिंग स्लॉटिंग मशीन 2
जीकेएम-212 स्वचालित एकल रंग कार्टन प्रिंटिंग स्लॉटिंग मशीन 3
जीकेएम-212 स्वचालित एकल रंग कार्टन प्रिंटिंग स्लॉटिंग मशीन 4
जीकेएम-212 स्वचालित एकल रंग कार्टन प्रिंटिंग स्लॉटिंग मशीन 5
जीकेएम-212 स्वचालित एकल रंग कार्टन प्रिंटिंग स्लॉटिंग मशीन 6
जीकेएम-212 स्वचालित एकल रंग कार्टन प्रिंटिंग स्लॉटिंग मशीन 7
जीकेएम-212 स्वचालित एकल रंग कार्टन प्रिंटिंग स्लॉटिंग मशीन 8
