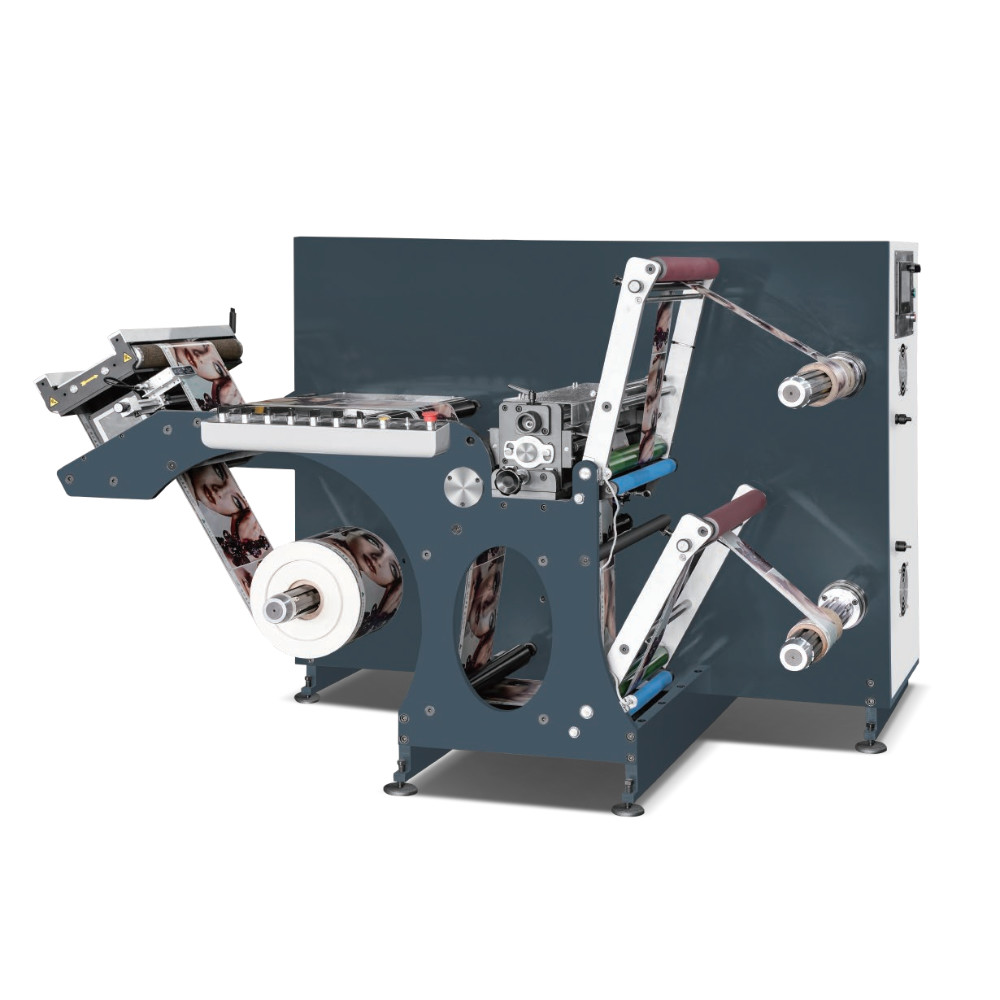

FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: PRINTYOUNG
प्रमाणन: CE
मॉडल संख्या: FQ-320C 370C 480C
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: US 16000 ~ 19000 Set
पैकेजिंग विवरण: नमी-प्रूफ और शॉक-प्रूफ पैकेजिंग को अपनाता है जो लंबी दूरी की सड़क परिवहन और विभिन्न प्रकार की मौसम स
प्रसव के समय: 45 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: प्रति माह 30 सेट/सेट
मॉडल: FQ-320C, FQ-370C, FQ-480C स्लिटिंग स्पीड: 200 मीटर/मिनट
<i>Max.</i> <b>मैक्स।</b> <i>Web Width</i> <b>वेब चौड़ाई</b>: 320 मिमी, 370 मिमी, 480 मिमी मैक्स। अनवाइंडिंग डायमीटर: 700 मिमी
मैक्स। रिवाइंडिंग व्यास: 600 मिमी आयाम: 2100 * 1250,1300,1400 * 1300 मिमी
मुखयमोटर: 4 किलोवाट वोल्टेज: 380V, 3Phase
मिन। उपमार्ग की चौड़ाई: 10 मिमी मशीन वजन: लगभग 2500kgs

FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन 0

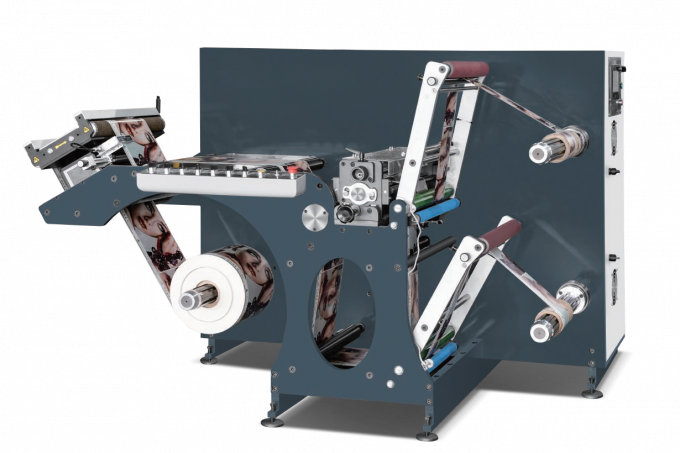

FQ-320C हाई स्पीड स्लिटिंग मशीन
FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन 1FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन 2
विशेषताएं
FQ-320C स्वचालित काटने की मशीन स्वचालित मरम्मत काटने की मशीन का सहायक उत्पाद है। यह मशीन कागज के संकीर्ण टुकड़ों को काटने के लिए उपयुक्त है।इसमें मीटर काउंटर और नंबर काउंटर है.विघटन वेब गाइडिंग द्वारा नियंत्रित किया जाता है,पूरी मशीन की संरचना कॉम्पैक्ट है,तेज,उच्च दक्षता के साथ,प्रदर्शन को सरलता से संचालित करें,स्थिरता से संचालित करें।
तकनीकी मापदंड
FQ-C हाई स्पीड स्लिटिंग मशीन
मॉडल
FQ-320C
FQ-370C FQ-480C
स्लिटिंग स्पीड
200 मी/मिनट
अधिकतम वेब चौड़ाई
320 मिमी
370 मिमी 480 मिमी
अधिकतम. ढीला करने का व्यास
700 मिमी
अधिकतम घुमावदार व्यास
600 मिमी
आयाम
2100 * 1250 * 1300 मिमी
2100 * 1300 * 1300 मिमी 2100 * 1400 * 1300 मिमी
मुख्य मोटर
4 kw
वोल्टेज
380V, 3 चरण
न्यूनतम काटने की चौड़ाई
10 मिमी
मशीन का वजन
लगभग 2500 किलोग्राम

 विन्यास

1. 1pc 3 ¢ unwinding शाफ्ट, ऑटो inflation हवा शाफ्ट के साथ.
2. 2 पीसी 3 ′′ रिवाइंडिंग शाफ्ट, ऑटो inflation हवा शाफ्ट के साथ.
3मीटर/संख्या काउंटर के साथ।
4. चीनी वेब गाइडिंग के साथ.
5. 10 पीसी काटने के चाकू के साथ.
6मशीन में ब्लोअर फैन होता है जिससे कटे हुए पक्षों को उड़ा दिया जाता है।

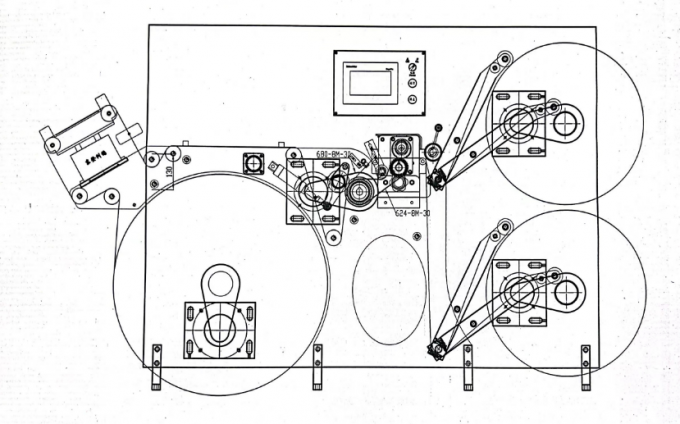

7. ड्राइंग के रूप में रिवाइंड में दबाव रोल के साथ.
8. 25 मिमी वायु शाफ्ट के साथ मशीन.
9मशीन में 4 सर्वो मोटर होते हैं, एक अनलॉन्डिंग के लिए, एक निप रोलर के लिए, दो रिवाइंडिंग के लिए (ऊपर और नीचे)
10. ढीला होने के बाद प्लेटफार्म के रूप में।

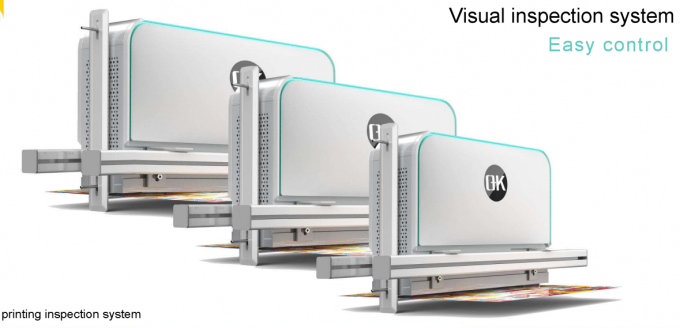

OK4000/8000 निरीक्षण प्रणाली (विकल्प)
FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन 3

सिस्टम विशेषताएं ((पूरी रेंज)

100% फुल-फ्रेम अवलोकनः बूट सेटिंग्स और पूरी उत्पादन प्रक्रिया को कवर करना;
एचडी चित्र की गुणवत्ताःउच्च-रिज़ॉल्यूशन कैमरा पर आधारित;
इमेज स्टेबिलाइजेशनःरियल टाइम इमेज की मदद से,इमेज स्वचालित रूप से सिंक्रनाइज़ होती हैं और पारदर्शी लेबल के साथ स्वचालित पहचान की मंदी से प्रभावित नहीं होती हैं।
ऑपरेटरों के स्वास्थ्य को नुकसान नहीं पहुंचाता और थकान को कम करता है:स्ट्रोब लाइट के बजाय एलईडी प्रकाश स्रोतों का उपयोग,प्रकाश नरम और अधिक समान है;
त्वरित और आसान कार्य सेटिंग;
विश्वसनीय और स्थिर संचालन।

प्रणाली विन्यास

मुद्रण निरीक्षण के लिए OK4000 लाइन स्कैन कैमरा;
औद्योगिक कंप्यूटर में 64-बिट आठ-कोर प्रोसेसर का उपयोग किया जाता है, जो तेज है;
उच्च-परिभाषा गैर-विकृति लेंस का उपयोग करना;
एकीकृत प्रकाश स्रोत डिजाइन को अपनाएं,इंस्टॉल करना आसान है;
आयातित उच्च गति दो-चैनल अधिग्रहण कार्ड।

दृश्य निरीक्षण प्रणाली

पूर्ण-फ्रेम अवलोकन से लेकर मानक पता लगाने + अपशिष्ट निर्वहन का पता लगाने की कमी से लेकर उच्च-सटीक पूर्ण-फ्रेम पता लगाने + कार्यप्रवाह प्रणाली तक 100% दोष निरीक्षण प्रणाली का परिचय।मॉड्यूलर डिजाइन की मदद सेग्राहक वैकल्पिक मॉड्यूल के माध्यम से सिस्टम के एक सेट पर अपनी सभी आवश्यकताओं को पूरा कर सकते हैं।प्रणाली पारदर्शी लेबल और समर्थन कागज के बीच विपरीत में सुधार करने के लिए एक विशेष समोच्च प्रकाश स्रोत का उपयोग करता हैचाहे वह पारदर्शी हो या अपारदर्शी, या यहां तक कि सफेद, सिस्टम का पता लगाने का काम पूरा कर सकता है।यह मानक और गंदे कचरे की कमी के लिए लगभग सभी पारदर्शी लेबल का पता लगाने का एहसास कर सकते हैं.शून्य लेबल के लिए,सिस्टम का एक पूर्ण लाभ है.सिस्टम सामान्य प्रकाश स्रोत और समोच्च प्रकाश स्रोत के बीच स्वतंत्र रूप से स्विच कर सकता है.
छवि अधिग्रहण गतिः 30 फ्रेम प्रति सेकंड, पूर्ण फ्रेम का वास्तविक समय का पता लगाने।
अधिकतम निरीक्षण गति:150m/min-500m/min (सिस्टम मॉडल के अनुसार चुनें) ।
अधिकतम निरीक्षण चौड़ाई:180mm-1100mm (सिस्टम मॉडल के अनुसार चुनें) ।

पूर्ण सेट OK4000-4K/8k में निम्नलिखित भाग शामिल हैं

1. लाइन स्कैन कैमरा--ओके 8000 ((4/8K रिज़ॉल्यूशन)
2. कैप्चर कार्ड--OR-X4C0-XPD00
3लेंस (कनेक्शन रिंग, एडाप्टर रिंग आदि सहित)--अपो-कंपोनन 2.8/40
4कैमरा डेटा कॉर्ड--MVC-1-1-7M
5. गुंबद प्रकाश स्रोत
6प्रकाश स्रोत एडाप्टर (डेटा केबल, पावर केबल सहित)
7एन्कोडर--R58S10-9C10M5-24L-5000
8. प्लग स्ट्रिप ((220V)
9बटन (धातु)
10. डिस्प्ले ((कॉर्ड सहित-243V5QSB)
11.कीबोर्ड ((K120 USB)
12. माउस ((M170 तार)
13बिजली के तार
14.पावर स्विच--एनईएस-100-24
15. अलार्म लाइट ((24V)
16नियंत्रण बॉक्स--TF-A610H-B250MD3V-8700K-16G+128G
FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन 4
FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन 5
FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन 6
FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन 7
FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन 8
FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन 9
FQ-320C 370C 480C उच्च गति संकीर्ण टुकड़े कागज काटने की मशीन 10
