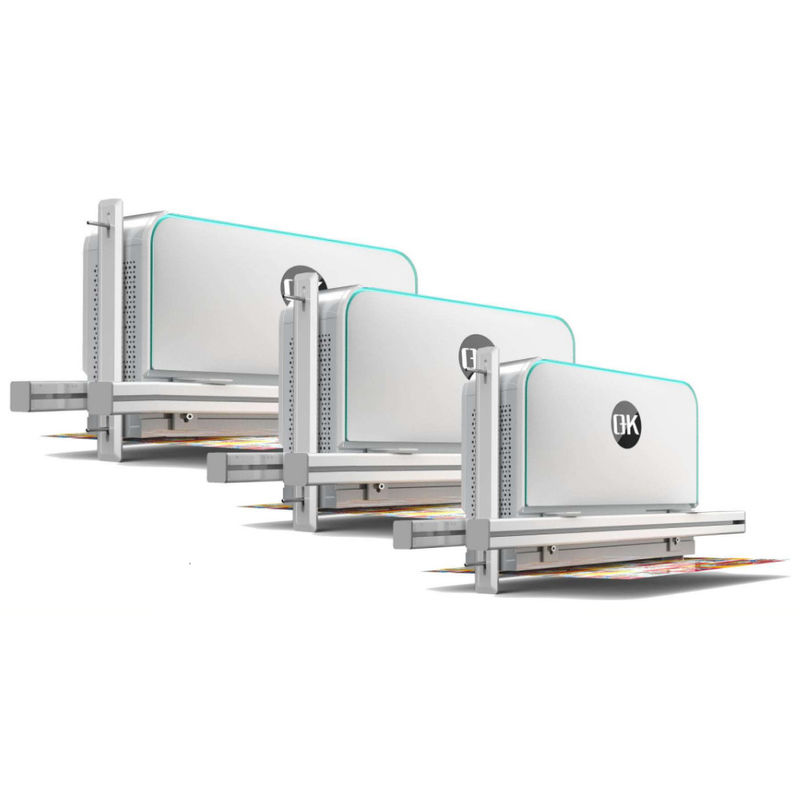

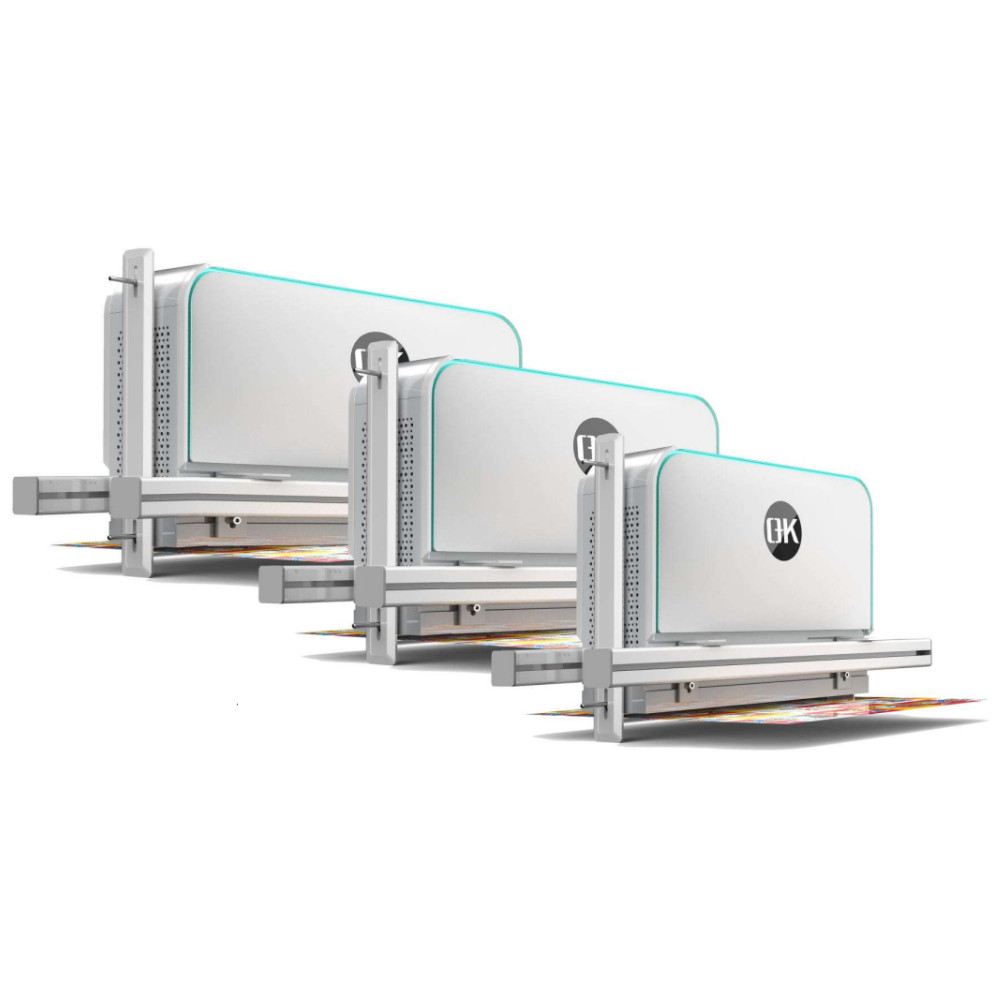

ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: PRINTYOUNG
प्रमाणन: CE
मॉडल संख्या: OK-4000
Minimum Order Quantity: 1 Set
मूल्य: US 10000 Set
पैकेजिंग विवरण: नमी-प्रूफ और शॉक-प्रूफ पैकेजिंग को अपनाता है जो लंबी दूरी की सड़क परिवहन और विभिन्न प्रकार की मौसम स
प्रसव के समय: 30 दिन
भुगतान शर्तें: एल/सी, टी/टी
आपूर्ति की क्षमता: प्रति माह 30 सेट/सेट
क्षैतिज संकल्प: 0.15 मिमी लंबवत संकल्प: 0.15 मिमी
पता लगाने की चौड़ाई: 10 मिमी ~ 1500 मिमी उच्चतम गति: 450 मीटर/मिनट
बिंदु दोष का पता लगाना सटीकता: दोष क्षेत्र> 0.2 मिमी कैसे लकीर का पता लगाना सटीकता: दोष क्षेत्र> 0.1 * 5 मिमी

ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 0
ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली

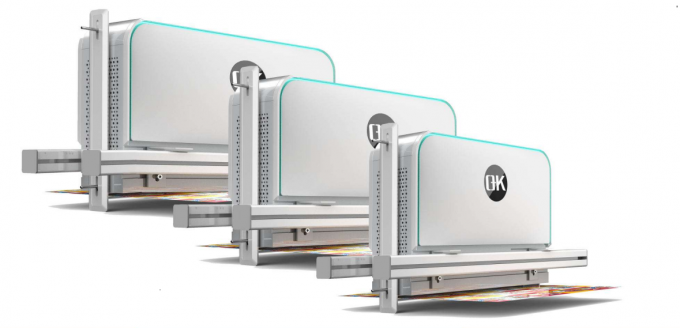

ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 1
विशेषताएं

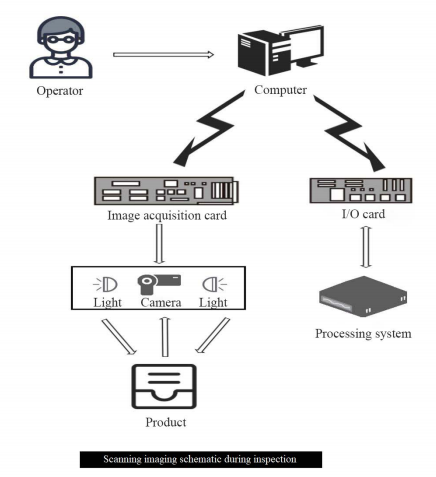

विजुअल ऑनलाइन निरीक्षण प्रणाली छपाई सतह दोषों के लिए एक उच्च गति गुणवत्ता निरीक्षण प्रणाली है। यह उत्पादों के 100% निरीक्षण को प्राप्त करने के लिए मशीन विजन प्रौद्योगिकी पर आधारित है।सिद्धांत उत्पाद की मुद्रित सतह की छवि प्राप्त करने के लिए निरीक्षण वस्तु को स्कैन करने के लिए एक उच्च गति लाइन स्कैन कैमरा का उपयोग करना हैएक तरफ, एक छवि प्राप्त करने वाले कार्ड द्वारा दो आयामी रंग डेटा में परिवर्तित किया जाता है और वास्तविक समय में प्रसंस्करण के लिए औद्योगिक कंप्यूटर को भेजा जाता है।छवि सीधे ऑपरेटर के संदर्भ के लिए मैन-मशीन इंटरफ़ेस पर प्रदर्शित की जाती हैदूसरी ओर,प्रसंस्करणकर्ता का उपयोग एकत्रित छवि की पहचान और विश्लेषण के लिए किया जाता है और फिर गुणवत्ता निरीक्षण कर्मियों को संसाधित करने के लिए नियंत्रण प्रणाली में परिणाम अपलोड किया जाता है।
पूर्ण-फ्रेम अवलोकन से लेकर मानक पता लगाने + अपशिष्ट निर्वहन का पता लगाने की कमी से लेकर उच्च-सटीक पूर्ण-फ्रेम पता लगाने + कार्यप्रवाह प्रणाली तक 100% दोष निरीक्षण प्रणाली का परिचय।मॉड्यूलर डिजाइन की मदद सेग्राहक वैकल्पिक मॉड्यूल के माध्यम से सिस्टम के एक सेट पर अपनी सभी आवश्यकताओं को पूरा कर सकते हैं।प्रणाली पारदर्शी लेबल और समर्थन कागज के बीच विपरीत में सुधार करने के लिए एक विशेष समोच्च प्रकाश स्रोत का उपयोग करता हैचाहे वह पारदर्शी हो या अपारदर्शी, या यहां तक कि सफेद, सिस्टम का पता लगाने का काम पूरा कर सकता है।यह मानक और गंदे कचरे की कमी के लिए लगभग सभी पारदर्शी लेबल का पता लगाने का एहसास कर सकते हैं.शून्य लेबल के लिए,सिस्टम का एक पूर्ण लाभ है.सिस्टम सामान्य प्रकाश स्रोत और समोच्च प्रकाश स्रोत के बीच स्वतंत्र रूप से स्विच कर सकता है.
छवि अधिग्रहण गतिः 30 फ्रेम प्रति सेकंड, पूर्ण फ्रेम का वास्तविक समय का पता लगाने।
अधिकतम निरीक्षण गति:150m/min-500m/min (सिस्टम मॉडल के अनुसार चुनें) ।
अधिकतम निरीक्षण चौड़ाई:180mm-1100mm (सिस्टम मॉडल के अनुसार चुनें) ।
100% फुल-फ्रेम अवलोकनःबूट सेटिंग्स और पूरी उत्पादन प्रक्रिया को कवर करना;
एचडी चित्र की गुणवत्ताःउच्च-रिज़ॉल्यूशन कैमरा पर आधारित;
इमेज स्टेबिलाइजेशनःरियल टाइम इमेज की मदद से,इमेज स्वचालित रूप से सिंक्रनाइज़ होती हैं और पारदर्शी लेबल के साथ स्वचालित पहचान की मंदी से प्रभावित नहीं होती हैं।
ऑपरेटरों के स्वास्थ्य को नुकसान नहीं पहुंचाता और थकान को कम करता है:स्ट्रोब लाइट के बजाय एलईडी प्रकाश स्रोतों का उपयोग,प्रकाश नरम और अधिक समान है;
त्वरित और आसान कार्य सेटिंग;
विश्वसनीय और स्थिर संचालन।
तकनीकी मापदंड
ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली
क्षैतिज संकल्प
0.15 मिमी
ऊर्ध्वाधर संकल्प
0.15 मिमी
पता लगाने की चौड़ाई
10 मिमी ~ 1500 मिमी
अधिकतम गति
450 मी/मिनट
बिंदु दोष का पता लगाने की सटीकता
दोष क्षेत्र > 0.2 mm^2
स्ट्रेक का पता लगाने की सटीकता
दोष क्षेत्र > 0.1 * 5 मिमी
पंजीकरण का पता लगाने की सटीकता
क्षैतिज > 0.15 मिमी, लंबवत > 0.25 मिमी
टिप्पणीःऊर्ध्वाधर पता लगाने का संकल्प अधिकतम पता लगाने की गति से संबंधित है और न्यूनतम ऊर्ध्वाधर संकल्प 0.05 मिमी तक पहुंच सकता है।450/मिनट की डिजाइन अधिकतम गति अधिकतम गति को संदर्भित करती है जो 0 के संकल्प पर प्राप्त की जा सकती है.15 मिमी.
विन्यास
पद
रचना
निरीक्षण सॉफ्टवेयर
दृश्य ऑनलाइन निरीक्षण प्रणाली
कोर हार्डवेयर
•उच्च गति/रिज़ॉल्यूशन लाइन स्कैन CMOS कैमरा
•उच्च गति छवि अधिग्रहण कार्ड
•उच्च संकल्प एन्कोडर
•उच्च संकल्प लेंस
•एलईडी उज्ज्वल प्रकाश स्रोत (पावर सप्लाई के साथ)
•उच्च गति वाले औद्योगिक कंप्यूटर (सीपीयू,मेमोरी,इन-बोर्ड हार्डवेयर,डिस्प्ले,कीबोर्ड और माउस सहित)
सहायक उपकरण
•कंट्रोल कैबिनेट (इनबिल्ट एयर स्विच, स्विचिंग पावर सप्लाई, एसएसआर, रिले और कूलिंग फैन आदि सहित)
•एलार्म लाइट और बज़र
•कैमरा माउंटिंग ब्रैकेट, सुरक्षा कवर और शीतलन पंखे
•समर्थन केबल (कैमरा केबल, पावर कॉर्ड) और प्लग/सील

पूर्ण सेट OK4000-4K/8K में निम्नलिखित भाग शामिल हैं

1.लाइन स्कैन कैमरा--ओके 8000 ((4/8K रिज़ॉल्यूशन)
2. कैप्चर कार्ड--OR-X4C0-XPD00
3. लेंस (कनेक्शन रिंग, एडाप्टर रिंग आदि सहित)--अपो-कंपोनन 2.8/40
4.कैमरा डेटा कॉर्ड--MVC-1-1-7M
5गुंबद प्रकाश स्रोत
6प्रकाश स्रोत एडाप्टर (डेटा केबल, पावर केबल सहित)
7. एन्कोडर--R58S10-9C10M5-24L-5000
8.प्लग स्ट्रिप ((220V)
9. बटन (धातु)
10. डिस्प्ले ((कॉर्ड सहित-243V5QSB)
11.कीबोर्ड ((K120 USB)
12. माउस ((M170 तार)
13बिजली के तार
14.पावर स्विच--एनईएस-100-24
15. अलार्म लाइट ((24V)
16नियंत्रण बॉक्स--TF-A610H-B250MD3V-8700K-16G+128G

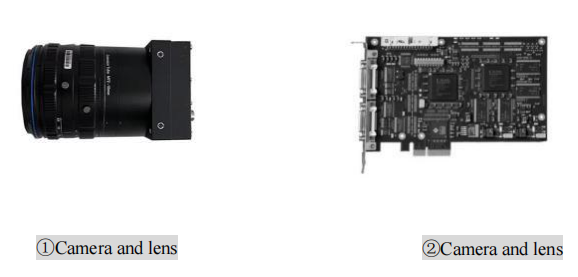

ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 2

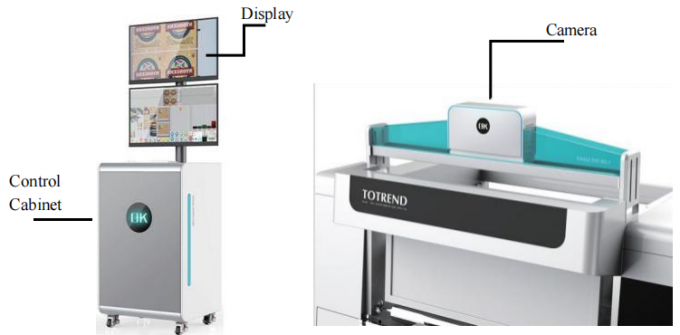

ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 3
प्रिंटिंग निरीक्षण के लिए ओके4000 लाइन स्कैन कैमरा
औद्योगिक कंप्यूटर में 64-बिट आठ-कोर प्रोसेसर का उपयोग किया जाता है, जो तेज है
उच्च परिभाषा वाले गैर-विरूपण लेंस का प्रयोग
∙इंटीग्रेटेड लाइट सोर्स डिजाइन अपनाएं,इंस्टॉल करना आसान है
¢ आयातित उच्च गति दो-चैनल अधिग्रहण कार्ड
ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 4

विजुअल ऑनलाइन निरीक्षण प्रणाली के फायदे

1मैन्युअल गुणवत्ता निरीक्षण के स्थान पर,उत्पादन दक्षता में काफी सुधार;
2पता लगाने की प्रणाली में प्रसंस्करण की क्षमता है, जो प्रिंटिंग गति और पता लगाने की सटीकता में सुधार करती है।
3खाद्य पैकेजिंग,दवा पैक,वॉलपेपर,सिगरेट के लेबल,एल्यूमीनियम पन्नी और अन्य क्षेत्रों में व्यापक रूप से लागू;
4मुख्य दोषों पर ध्यान दें जैसे कि चाकू के तार,ओवरप्रिंट,बर्स,विदेशी पदार्थ,छेद,इंक खींचना,धब्बे और मुद्रण सतह पर झुर्रियां;
5उपयोगकर्ता के अनुकूल इंटरफ़ेस और समृद्ध उत्पाद कार्य, जो उपयोगकर्ताओं के लिए उपयोग और प्रबंधन के लिए सुविधाजनक है;
6उत्पाद की गुणवत्ता में सुधार करके यह उद्यमों के लिए उत्पादन लागत को कम करता है।
ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 5
ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 6
ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 7
ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 8
ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 9
ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 10
ओके-4000 विजुअल ऑनलाइन निरीक्षण प्रणाली 11
