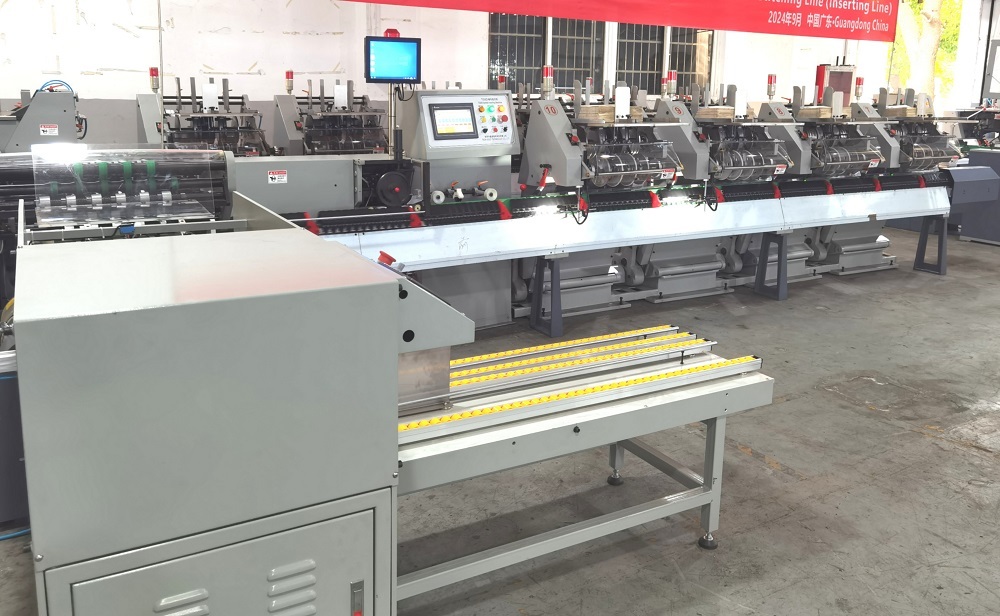

Name: PRY-450Y सैडल डालने की मशीन का उत्पादन लाइन
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-450Y
Price: 42000 USD
Availability: InStock

PRY-450Y सेडल डालने की मशीन

विशेषताएं

PRY-450Y सीढ़ी डालने वाली मशीन एक पुस्तक को दूसरी पुस्तक के बीच में घुमाने के तरीके से होती है, ताकि आवरण पृष्ठों का कार्य प्राप्त किया जा सके।यह मुख्य रूप से पुस्तक और चित्र पुस्तक के संचालन के लिए उपयुक्त है.
यह मशीन बाइंडिंग मशीन के भाग से लैस है, जो आस्तीन पृष्ठ + घुड़सवार बाइंडिंग लिंकेज को महसूस कर सकती है, और एक तीन पक्षीय पुस्तक काटने की मशीन से भी लैस हो सकती है, अर्थात,घोड़े के बंधने वाली लिंकिंग लाइनस्वचालित पृष्ठ सेटिंग, बांधने और काटने के कार्यों को महसूस करने के लिए।

तकनीकी मापदंड

अधिकतम प्रारूप	450 * 320 मिमी
न्यूनतम प्रारूप	148 * 105 मिमी
तैयार उत्पादों की अधिकतम मोटाई	8 मिमी
बिजली स्रोत	380V 50Hz
समग्र शक्ति	12 किलोवाट
मशीन की अधिकतम घूर्णन गति	10000 आर/एच
मशीन का शुद्ध भार	4 टी
सीमा आयाम (4 समूह)	7200 * 3200 * 1500 मिमी

1. कोलेटिंग मशीन; 2.एयर पंप; 3.इलेक्ट्रिक बॉक्स;

4पुस्तक फेंकने वाली मशीन; 5. पुस्तक स्टैकर।

विन्यास

इकट्ठा करने की मशीन

1इसमें उत्पादन मोड चयन स्विच 1:1 और 1:2साथ ही खाली स्थिति चयन स्विच, जो समायोजन के लिए सुविधाजनक है।
2यह सुरक्षा और दोष संकेत रोशनी,स्टार्ट/स्टॉप बटन से लैस है।
3इकट्ठा करने वाली मशीन एक डबल ग्रिपर संरचना को अपनाती है, जो मशीन के संचालन की स्थिरता में सुधार करती है।
4.यह कागज को खिलाने के लिए कई सक्शन नोजल का उपयोग करता है, जिससे पुस्तिकाओं के गिरने की स्थिरता सुनिश्चित होती है, और विभिन्न विनिर्देशों के पुस्तिकाओं के लिए उपयुक्त है।
5.एक कैम का उपयोग हवा के दबाव और समय को नियंत्रित करने के लिए किया जाता है, जिससे प्रत्येक पुस्तिका सटीक रूप से गिरने में सक्षम होती है
6.ग्रिपर तंत्र में सुधार किया गया है. एक ग्रूव कैम टॉर्शन स्प्रिंग ओपनिंग ग्रिपर डिवाइस अपनाया गया है, जिससे ग्रिपर तंत्र टिकाऊ हो जाता है.पहनने के प्रतिरोधी सिंथेटिक रबर पैड के साथ जोड़ापुस्तिकाओं पर पकड़े जाने वाले ग्रिपर की वाहक शक्ति बढ़ जाती है।

संकलित करने वाली मशीन

1कार्य सिद्धांत
संकलित करने वाली मशीन में, आधार की ट्रांसमिशन शाफ्ट तीन समूहों के रोटेशन अक्षों को चलाती है और एक सर्कल बनाती है।और अक्षों के तीन समूह निरंतर कुछ सापेक्ष स्थिति संबंधों को बनाए रखकर घूमते हैं.संरेखण करते समय, 6 ± 1 मिमी के किनारे के साथ मुड़े हुए कागज के पत्रों को प्लेटन पर रखें. दो सक्शन हेड 1 तल पर शीट को चूसेगा और नीचे खींचेंगे, और फिर,शीट भी घूर्णन कागज काटने पहिया पर दो काटने के पंजे द्वारा काट दिया जाएगा 3इस समय,सक्शन हेड 1 तुरंत सक्शन बंद कर देगा। कागज काटने वाला पहिया कागज की चादर को प्लेट से बाहर निकालेगा।कागज की शीट को समायोजन ब्रैकेट में स्थानांतरित करने के बाद 4काटने वाला पंजा 2 तुरंत कागज की शीट को छोड़ देता है जो इस समय चिंच रोलर्स के सेट पर निर्भर होकर प्रेषित किया जाता है।कागज शीट पूर्व निर्धारित पोर्टर 5 द्वारा अवरुद्ध हो जाएगा और कुछ समय के लिए रहनाइसके बाद, कागज-पत्र विभाजन पहिया 10 के सेट पर स्टील शीट दांत 6 कागज शीट के लंबे किनारे पर स्थानांतरित करेगा और फिर से लंबे किनारे को काट देगा,लंबे किनारे और छोटे किनारे को अलग किया जाता हैकागज-पत्र-विभाजक चाक के एक अन्य सेट की धुरी पर कागज-पत्र-विभाजक हुक 7 द्वारा छोटे किनारे को हुक किया जाता है।कागज की शीट एक निश्चित हद तक खोला जाएगा जब यह क्षैतिज स्थिति में बदल जाता हैऔर दांतों 6 और हुक 7 कागज शीट के साथ अलग किया जाएगा.सक्शन सिर कागज शीट लगातार विस्तार और नीचे जब तक दो सक्शन सिर एक ही समय में सक्शन बंद कर देंगे।इस समय, कागज की चादर गिर जाएगी और गिरने के लिए बार पर गिर जाएगी पुस्तक 14. इसके साथ,पुस्तक संग्रह श्रृंखला पुस्तक पट्टी पर कागज की शीट को क्रमिक रूप से धकेलती है और पता लगाने और बांधने के लिए स्थितियों के लिए संकलित पुस्तकों को प्रेषित करती है.
2विभिन्न भागों का समायोजन
समायोजन करते समय,गियर-चेंज स्तर को सुरक्षित संचालन सुनिश्चित करने के लिए एक तटस्थ स्थिति में रखा जाना चाहिए।संक्षिप्त किनारे को शीर्ष पर रखा जाना चाहिए,और पुस्तक के पन्नों की संख्या किताबों की संख्या से अधिक नहीं होनी चाहिए।पुस्तक के कागज की पीठ को पुस्तक 2 के समतल के विरुद्ध कसकर दबाया जाना चाहिए।जबकि बुकएंड 5 बुकपेपर के दूसरी तरफ झुकना चाहिए लेकिन बहुत कसकर नहीं। बुकपेपर के दोनों किनारों और बुकएंड 1 के बीच 1-2 मिमी का अंतर छोड़ दिया जाना चाहिए।कागज काटने वाले पहिया द्वारा बिट हस्ताक्षर की स्थिति बुकएंड 1 के चारों ओर हैकिताब के कागज के पीछे से छुए हुए पृष्ठ और पृष्ठ को एक ऊर्ध्वाधर या झुकाव वाले समतल में घुमाया जा सकता है।लेकिन यह कागज काटने पहिया पर काटने पंजा द्वारा कागज के किनारे बिट की चौड़ाई कम कर देगा.

(1)बोल्ट 3 और 4 को समायोजित करें ताकि उनकी टिप्स पुस्तक के कागजों के संपर्क में हों,जो पेजिंग के रूप में काम कर सकते हैं।वहाँ एक हवा कुशन डिवाइस 6 सुनिश्चित करने के लिए है कि पुस्तक कागजात आसानी से उठाया जा सकता हैफॉलियो के आकार और रखी हुई पुस्तकों की मात्रा के आधार पर फूंकने की मात्रा को समायोजित किया जा सकता है।फूंकने वाले मुंह 2 हस्ताक्षर के पीछे ढीला बनाता है और यह कागज विभाजन जीभ 1 के आंदोलनों के साथ समन्वय कर सकते हैं, ताकि सक्शन हेड हस्ताक्षरों को एक-एक करके चूसा सके।

(2)फॉली आकार समायोजन
ब्लॉक गेज 1 को शिकंजा से बांधा जाता है और इसकी स्थिति को पुस्तक कागज के पन्नी के आकार के अनुसार समायोजित किया जाता है।बुकएंड के समायोज्य ब्रैकेट पर स्केल मान पुस्तक की चौड़ाई का प्रतिनिधित्व करता हैयदि कागज के लम्बे और छोटे किनारे हैं तो यह सुनिश्चित करेगा कि चार स्टील शीट दांत कागज के लम्बे और छोटे किनारों को एक साथ काटें।पुस्तक के पीछे ब्लॉक गेज 1 को छूना चाहिएब्लॉक गेज 1 की ऊंचाई को भी संरेखण की गति के आधार पर उचित रूप से समायोजित किया जाना चाहिए।
जब बड़े प्रारूप के पुस्तक पत्रों को संकलित किया जाता है, तो पुस्तकों को दबाने की स्थिति को बढ़ाने के लिए मध्य में प्रेस बुकशेल्फ 2 पर रोलर को उल्टा स्थापित किया जाना चाहिए।वसंत 4 और 5 के तनाव उनकी स्थिति को बदलकर समायोजित किया जा सकता हैऑपरेशन के दौरान,पतली चादरों के लिए छोटे स्प्रिंग तनाव को अपनाया जाना चाहिए,जबकि मोटी चादरों के लिए अपेक्षाकृत बड़े स्प्रिंग तनाव को अपनाया जाना चाहिए।

(3)लंबे और छोटे किनारों के बिना एकल शीट का समायोजन
स्प्रिंग 4 और 5 के तनाव को न्यूनतम मूल्य पर समायोजित किया जाना चाहिए,इसके अलावा स्टील शीट दांतों के कागज विभाजन हुक 7 को अलग करना आवश्यक है,और पुस्तक गिरने बंदूकें 12 और 13 स्थापित, और केवल सक्शन के आधार पर किताब के कागजों को विभाजित करें।पुस्तक कागज किताब गिरने के लिए बार 12 और 13 और गिरने के लिए पुस्तक 13 के लिए पट्टी पर गिर जाएगा.

(4) ट्रांसमिशन चेन का समायोजन
यदि ट्रांसमिशन चेन लम्बी हो जाती है, तो काम करने के बाद एक्सेंट्रिक व्हील1 को तनाव के लिए समायोजित किया जा सकता है।
जब कागज के विभाजन अक्ष के दो सेटों पर सक्शन सिर गलत हैं और उन्हें समायोजित करने की आवश्यकता है, तो सबसे पहले रडार 2 या 3 को ढीला किया जा सकता है,और फिर धुरी को घुमाया जाना चाहिए ताकि यह चूषण सिरों के साथ संरेखित हो सकेऔर फिर रडार को लगाएं। समायोजन के मामले में, दो अक्षों के सेट और अक्षों के उपरोक्त सेट के बीच सापेक्ष स्थिति संबंध पर ध्यान दिया जाना चाहिए।

(5) वाल्व समायोजन
यह ध्यान दिया जाना चाहिए कि वायु वाल्व समायोजन सीधे कोलेटिंग मशीन के संचालन की स्थिरता को प्रभावित करता है।
हवा पंप विभिन्न भागों के लिए शंट करता है, सक्शन ट्यूब 1 और ब्लोइंग ट्यूब 2 के माध्यम से।
वाल्व ब्लॉक कवर 3 को समायोजित करके, सक्शन हेड 1 के सक्शन और स्टॉप समय को नियंत्रित किया जा सकता है।वाल्व ब्लॉक कवर 3 को तब तक समायोजित किया जाना चाहिए जब तक कि पुस्तक के कागजात को एक साथ दो काटने वाले पंजे द्वारा काट नहीं लिया जाता और सोखना तुरंत बंद कर दिया जाता हैअन्यथा, चूषण सिर आसानी से क्षतिग्रस्त हो जाते हैं।
वाल्व ब्लॉक कवर 4 को समायोजित करके, ऑपरेटर के निकट कागज विभाजन पहिया शाफ्ट के सेट पर सक्शन हेड 9 के खुलने और बंद होने के समय को नियंत्रित किया जा सकता है।वाल्व ब्लॉक कवर 5 को समायोजित करकेकागज के दूसरे सेट पर खुलने और बंद होने के समय को नियंत्रित किया जा सकता है। दोनों चूषण सिरों की गति समान होनी चाहिए।अर्थात् एक ही समय में सक्शन शुरू करें और सक्शन रोकेंइस प्रकार, जब हस्ताक्षर पुस्तक पट्टी पर गिरते हैं, तो एक दिशा की ओर कोई बदलाव नहीं होगा और इसके परिणामस्वरूप नीचे की ओर बहना होगा।यह गिरने किताब के लिए पट्टी पर विश्वसनीय गिरने सुनिश्चित करने के लिए पन्नी आकार पर निर्भर कर सकते हैं.
पुस्तक रखने की प्लेट पर वायु कुशन की हवा उड़ाने की मात्रा को उचित स्तर पर रखा जाना चाहिए।जब पुस्तक के कागज बहुत अधिक रखे जाते हैं,तो हवा उड़ाने की मात्रा बढ़ जाती है,विपरित.

ब्लोपाइप 6 और 8 हवा के प्रवाह के लिए स्थापित हैं। पतले पुस्तक पत्रों को इकट्ठा करते समय, पुस्तक पत्रों को गिरने के लिए बार पर गिरना आसान नहीं है।ब्लोपाइप सहायक भूमिका निभा सकते हैंहवा का प्रवाह खुली किताब की सतह पर लंबवत होना चाहिए, ताकि गिरने की प्रक्रिया में तेजी आए।

(6)संयुक्त परिवहन परिचालन
जब संकलन मशीन इकाई संयुक्त परिवहन करती है,यह संरेखण अनुक्रम के अनुसार पहली से मोटर कनेक्शन स्थिति के लिए नियंत्रण हैंडल एक-एक करके ले जाएगाहैंडल बंद होने के बाद, प्रत्येक कोलेटिंग मशीन को गिरने वाले हस्ताक्षरों को स्टीकर की चलती पुस्तक संग्रह श्रृंखला की दो लाल पूंछ कन्वेयर प्लेटों की मध्य स्थिति पर ठीक से गिरना चाहिए।पूंछ कन्वेयर प्लेटों के स्थानांतरण के साथ,the books on the bar for falling book of each collating machine will press against the sides of the conveyor plates and will be transmitted to the book gathering chain gradually and enter the binding position.
जब एक संकलन मशीन संयुक्त परिवहन के लिए बदल जाता है और हस्ताक्षर एक पूंछ कन्वेयर प्लेट या एक पूंछ कन्वेयर प्लेट के बहुत करीब एक स्थिति पर गिरने के लिए होता है,यह संकलन की अशुद्धता या अस्थिरता का कारण बनेगाइस समय,संश्लेषण मशीन के हैंडल को खोला जाना चाहिए और उचित समय पर फिर से बंद किया जाना चाहिए।

पुस्तक फेंकने की मशीन

(1) पता लगाने वाला यंत्र
It is consisted of two parts including distributed detection and general thickness detection which are used to prevent the books with missing pages from binding or being mixed with the finished products after trimming.
वितरित पता लगाने वाले उपकरण फोटोइलेक्ट्रिक पता लगाने के सिद्धांत का उपयोग करते हैं और प्रत्येक संकलन मशीन में स्थापित होते हैं।एक बार तो प्रकाश की छाया हो जाएगी, और विद्युत उपकरण प्रक्रिया के दौरान एक निश्चित क्षण में निरीक्षण करेगा।परावर्तक फोटोइलेक्ट्रिक स्विच पता लगाने के समय के भीतर अनुपलब्ध हस्ताक्षर का संकेत आउटपुट करेगाकम्प्यूटर द्वारा हस्ताक्षर का पता लगाने के नियंत्रण के माध्यम से, मशीन के सिर पर हस्ताक्षर शिफ्टिंग डिस्प्ले सही ढंग से यह दर्शा सकता है कि किस संगठनात्मक मशीन में कुछ हस्ताक्षर की कमी है।यदि अनुपलब्ध हस्ताक्षर लगातार या अक्सर होता हैऑपरेटर को असामान्य कामकाज के कारण की जांच करने के लिए सॉलेटिंग मशीन की जांच करनी चाहिए ताकि इसे समय पर ठीक किया जा सके।
सामान्य मोटाई का पता लगाने से वितरित पता लगाने की अपर्याप्तता की भरपाई की जा सकती है, अर्थात,जब हस्ताक्षर फोटोइलेक्ट्रिक डिटेक्शन के माध्यम से जाने के बाद पुस्तक संग्रह श्रृंखला पर संचरण प्रक्रिया के दौरान नीचे बहते हैंयह सुनिश्चित करने के लिए कि उन्हें सामान्य पुस्तक के रूप में नहीं लिया जाता है,पुस्तक को बांधने से पहले एक सामान्य मोटाई का पता लगाया जाना चाहिए कि क्या पुस्तक प्रासंगिक आवश्यकताओं को पूरा करती है।
पता लगाने के दौरान,ऊपरी और निचले रोलर्स 1 और 3 की एक जोड़ी पारगमन में हस्ताक्षर का पता लगाएगी।संपर्क ब्लॉक 4 के लिए संबंधित हिला हुआ होगा. इस समय, यदि पुस्तक का पता लगाने वाला पहिया 1 तल के लिए तीर मैग्लेव के साथ पुस्तक का पता लगाने वाले निचले रोलर 3 के साथ संरेखित है,यह आवश्यक है कि रोलर 8 को कैम 7 के अंतराल के बीच में समायोजित किया जाना चाहिए।यदि इतने कम समय में संपर्क ब्लॉक 4 को दो ब्लॉक 5 के बीच में डाला जाता है, तो स्क्रू 9 को दो संपर्क बिंदुओं 11 को जोड़ने के लिए समायोजित किया जा सकता है,जिसका अर्थ है कि सामान्य मोटाई सामान्य है.

यदि पृष्ठ की कमी से पुस्तक की समग्र मोटाई में कमी या वृद्धि होती है, तो संपर्क ब्लॉक 14 ब्लॉक 5 के बीच में नहीं डाला जा सकता है।यह पार्श्व पक्ष के खिलाफ दबाएगाइस बीच, स्विंग का स्तर नीचे चला जाएगा, जिससे दो संपर्क बिंदु 11 डिस्कनेक्ट हो जाएंगे, और एक संकेत दिया जाएगा जो सामान्य मोटाई को गलत बताता है।
उपरोक्त दो प्रकार के संकेत विद्युत यंत्र के बाद अनुपलब्ध पृष्ठ या अत्यधिक पृष्ठ के संबंध में स्टिचर के चुंबकीय नियंत्रक के चुंबकीय वाल्व की क्रिया का कारण बन सकते हैं।जब एक पुस्तक में अनुपलब्ध पृष्ठ या अत्यधिक पृष्ठ होता है, तो इसे स्टैपिंग स्थिति में प्रेषित किया जाता हैइस बीच,बदलाव नियंत्रण के माध्यम से,कंप्यूटर पुस्तक ट्रांसमिशन यूनिट पर चुंबकीय वाल्व की कार्रवाई को नियंत्रित कर सकता है, और पुस्तक को एक स्क्रैप बाल्टी में वितरित कर सकता है।

(2) मशीन का प्रेषण यंत्र

कोलेटिंग मशीन इकाई की शक्ति को यूनिवर्सल युग्मन के माध्यम से स्टिचर द्वारा प्रेषित किया जाता है।
पूर्ण तंत्र की ब्रेकिंग के लिए,पहले मोटर पर गतिशील ब्रेकिंग की जाती है,और फिर विद्युत चुम्बकीय ब्रेक पर पावर ऑफ ब्रेकिंग की जाती है,अंत में,इन्वर्टर की आउटपुट आवृत्ति को बदलकर, मशीन की असीमित रूप से परिवर्तनीय गति असिंक्रोनस मोटर को नियंत्रित कर सकती है।

स्टिचर का प्रयोग और समायोजन

आम तौर पर,सिचर को निम्न क्रम के अनुसार समायोजित किया जाना चाहिए।

(1) पन्नी के आकार के अनुसार स्टिचर हेड के झुकने वाले पैर के आधार को समायोजित करें

सबसे पहले, सिलाई के सिर को सिलाई के सिर की माउंटिंग प्लेट पर मध्य रेखा के सममित रखें (पुस्तकों की स्टैपिंग दूरी के संबंध में सील सिलाई की आवश्यकताओं के अधीन) ।और फिर स्क्रू 27 को कसें, और घुमावदार पैर 20 को सिलाई करने वाले सिर के मध्य चाकू के साथ संरेखित करने के बाद, और एक ही समय में गाइड प्लेट 28 स्थापित करें।

(2) पत्रक के आकार के अनुसार पुस्तक संग्रह श्रृंखला को समायोजित करें
स्टिचर के संबंध में,पुस्तक एकत्र करने की श्रृंखला को एक निश्चित सही स्थिति में रखा जाना चाहिए, ताकि पुस्तकों के वांछित पदों पर सील सिलाई को वितरित किया जा सके।पहले,बंद करने के लिए पुस्तक को पुस्तक इकट्ठा करने की श्रृंखला पर रखा जाना चाहिए, कटाई प्रेस को पूंछ कन्वेयर प्लेट के खिलाफ बनाएं,और मशीन को मैन्युअल रूप से संचालित करने के लिए किताब इकट्ठा श्रृंखला और हेडस्टॉक एक ही समय में आगे ले जाने के लिए सक्षम. जब उनकी गति एक ही है, अर्थात्, वे अपेक्षाकृत स्थिर स्थिति में हैं, मैन्युअल ऑपरेशन बंद,स्क्रू 1 ढीला और पुस्तक पुस्तक संग्रह श्रृंखला पर पुस्तक बनाने के लिए 2 हाथ पहिया घुमाने के लिए सीढ़ी टांके द्वारा बाध्य करने के लिए सही जगह पर प्रेषित किया जा करने के लिएऔर फिर पेंच 1 को बांधें, ताकि पुस्तक पर कील की उचित स्थिति की गारंटी दी जा सके।

(3) फोर्किंग बुक के लिए स्थिति का समायोजन।
पुस्तक को फोर्क करने की सही स्थिति से स्टीचर की पुस्तक ट्रांसमिशन रैक से फेंकी गई किताबें तीन चाकू वाले ट्रिमर के दो बुक-पिकिंग ब्रैकेट के बीच में बिल्कुल गिर सकती हैं।
पुस्तक के फोर्क करने का समय निर्धारित करना:जब कैम 6 एक पुस्तक को उच्चतम स्थिति में फोर्क करती है, तो कनेक्टिंग रॉड 2 हेडस्टॉक को बाईं सीमा तक खींचता है और वापस जाता है,लेकिन यह ट्रांसमिशन रैक के साथ 60-65 मिमी की दूरी बनाए रखना चाहिएफिर मध्यवर्ती गियर 1 स्थापित करें, ताकि यह गारंटी दे सके कि फोरक्ड पुस्तक सही स्थिति पर गिर सकती है।
यह ध्यान दिया जाना चाहिए कि फोर्किंग बुक की गति मशीन की गति से निकटता से संबंधित है और उपयोग अनुभव के आधार पर उचित सुधार किया जाना चाहिए।

(4) डिटेक्शन डिवाइस का समायोजन
वितरित पहचान मुख्य रूप से परावर्तक फोटोइलेक्ट्रिक स्विच को समायोजित करती है और गिरने वाली पुस्तकों के लिए बार पर परावर्तक फिल्मों के बीच सापेक्ष स्थिति में स्थापित होती है।प्रकाश किरण सही स्थिति के साथ संरेखित किया जाना चाहिए.
पूर्ण पृष्ठ का पता लगाने से मुख्य रूप से पुस्तक संग्रह श्रृंखला के दोनों ओर दो परावर्तक फोटोइलेक्ट्रिक स्विचों की माउंटिंग ऊंचाई और प्रकाश बीम के संरेखण को समायोजित किया जाता है।जुटाने की श्रृंखला पर बंधन पुस्तक की चौड़ाई की स्थिति के अनुसारप्रतिबिंबित फोटोइलेक्ट्रिक स्विचों के प्रकाश बीमों को 5-10 मिमी की दूरी पर पुस्तक के कागजों के नीचे रखा जाना चाहिए।यदि पुस्तक संकलन श्रृंखला में प्रेषण के दौरान पुस्तक कागजात विकृत पाए जाते हैंपुस्तक के कागज प्रकाश किरण को आश्रय देंगे जब वे पता लगाने की स्थिति से गुजरेंगे, और फोटोइलेक्ट्रिक स्विच एक संकेत भेजेंगे और पुस्तक को अप्रचलित उत्पाद के रूप में फेंक देंगे।
सामान्य मोटाई का पता लगाने के समायोजन के मामले में,बंदी के लिए सामान्य पुस्तकों को सनकी पहिया के नीचे रखा जाना चाहिए 1,मशीन को मैन्युअल रूप से संचालित करें और विषम पहिया पर तीर नीचे की ओर बनाओइस समय, समायोजन 6 को घुमाएं, पुस्तक का पता लगाने के निचले रोलर 3 को उठाएं ताकि पुस्तक को उचित डिग्री पर दबाया जा सके, और फिर नट 13 को थोड़ा समायोजित करें,ताकि उचित ऊर्ध्वाधर अंतर छोड़ दिया जा सकता है जब संपर्क ब्लॉक 4 दो ब्लॉक 5 के बीच में डालता है.इसके बाद,मशीन को एक सर्कल में घुमाएं,यदि ब्लॉक स्वतंत्र रूप से सम्मिलित हो सकते हैं,इसका मतलब है कि पुस्तक सामान्य मोटाई के मानकों को पूरा करती है.जब संपर्क बिंदु कनेक्ट होते हैं,टांकेदार एक बाध्यकारी स्थिति पर चुंबकीय निलंबित किया जाएगा.

दो ब्लॉक 5 और संपर्क ब्लॉक 4 के बीच के अंतर का आकार सामान्य रूप से 0.5 ~ 2 मिमी की सीमा में समायोजित किया जा सकता है।अंतर को उचित रूप से बढ़ाया जा सकता हैयदि अंतर बड़ा है तो संवेदनशीलता अधिक होती है।लेकिन,यदि पुस्तकों की भिन्न मोटाई के कारण होने वाली संचयी त्रुटि माप सीमा से अधिक है,तो इससे मशीन की खराबी हो सकती है।

टैग:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	PRINTYOUNG
प्रमाणन:	CE
मॉडल संख्या:	PRY-450Y

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	USD 42000 Sets
पैकेजिंग विवरण:	नमी-प्रूफ और शॉक-प्रूफ पैकेजिंग को अपनाता है जो लंबी दूरी की सड़क परिवहन और विभिन्न प्रकार की मौसम स
प्रसव के समय:	60 दिन
भुगतान शर्तें:	एल/सी, टी/टी
आपूर्ति की क्षमता:	प्रति माह 10 सेट

अधिकतम प्रारूप:	450*320 मिमी	न्यूनतम प्रारूप:	148*105 मिमी
तैयार उत्पादों की अधिकतम मोटाई:	8 मिमी	शक्ति का स्रोत:	380V 50HZ
कुल शक्ति:	12 kW	मशीन की अधिकतम घूमने की गति:	10000 आर/एच
मशीन का शुद्ध वजन:	4 टी	सीमा आयाम (4 समूह):	720032001500 मिमी
