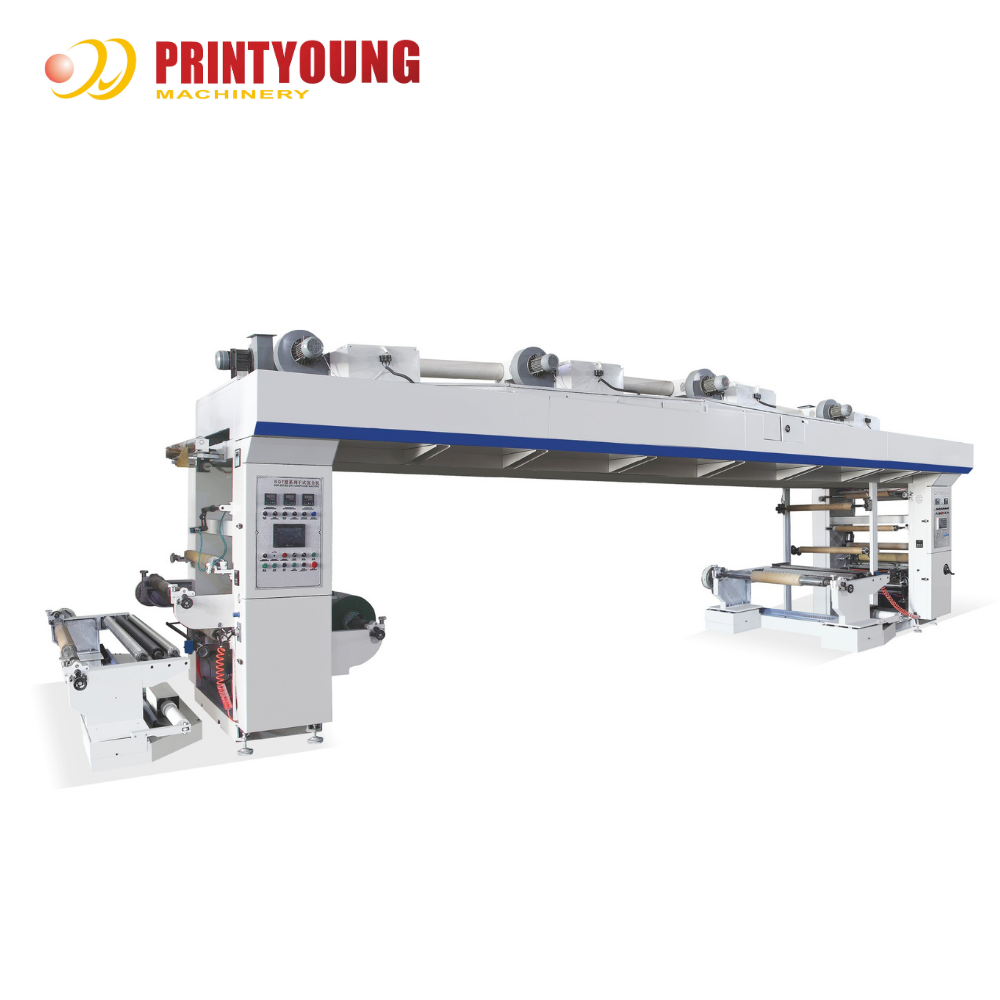

Name: पीआरवाई-1300 स्वचालित इलेक्ट्रिक ड्राई विधि फिल्म लेमिनेटिंग मशीन पीएलसी नियंत्रण के साथ 3 मोटर्स उच्च उत्पादकता 180m/min
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-1300
Price: 32000 USD
Availability: InStock

PRY-1300 सूखी विधि लेमिनेटिंग मशीन

विशेषताएं

ऊर्जा की बचत करने वाली मध्यम गति वाली सूखी कम्पोजिट मशीन PRY-1300 में विद्युत, वायवीय और यांत्रिक घटक शामिल हैं।एक तैरते रोलर स्विंग आर्म तनाव बंद लूप प्रणाली द्वारा नियंत्रित सूखी अनुभाग में तनाव के साथयह औद्योगिक ग्रेड के पीएलसी और 7 इंच के कलर टच सेंट्रल कंट्रोल पैनल से लैस है।इसमें उत्कृष्ट कठोरता और परिचालन स्थिरता है. संरचना उत्तम है और उपस्थिति सुंदर है. यह विभिन्न फिल्म सामग्री के मिश्रित के लिए उपयुक्त है. यह अपने आदर्श विकल्प है.

तकनीकी मापदंड

अधिकतम चौड़ाई फिल्म सामग्री का	1300 मिमी
गाइड रोलर्स की चौड़ाई	1350 मिमी
कोटेड सब्सट्रेट और कम्पोजिट सब्सट्रेट	पीईटी 12-60μm, बीओपीपी 19-60μm, सीपीपी 30-60μm पीई 30-100 मिमी, आदि रोल प्रकार सामग्री फिल्म
अधिकतम यांत्रिक गति	180 मी/मिनट
अधिकतम कार्य गति	20 ~ 160 मी/मिनट
अधिकतम व्यास पहली फ़ीडिंग रोल की	Φ 600 मिमी
अधिकतम व्यास दूसरे फ़ीडिंग रोल का	Φ 600 मिमी
अधिकतम व्यास प्राप्त रोल का	Φ 800 मिमी
प्राप्त करने के लिए धुरी और फ़ीडिंग रोल	वायु-विस्तार योग्य धुरी
रिसेप्टर और फीडिंग रोल के कोर का व्यास	Φ3", आंतरिक व्यास Φ76mm बाहरी व्यासः Φ92mm
तनाव सीमा	3 ~ 30 किलो
ओवन की कुल लंबाई	9000 मिमी (चार क्षेत्रों में विभाजित)
अधिकतम ओवन का तापमान	100 °C
सूखने की विधि	विद्युत हीटिंग गर्म हवा सुखाने
विद्युत आपूर्ति	तीन चरण 380V, 50Hz
विद्युत ताप शक्ति	90 kw
कुल शक्ति	लगभग 110kw
मशीन के आयाम	लगभग 10500 * 3200 * 3200 मिमी
मशीन का वजन	लगभग 6T

विन्यास

पहला ढीला करने वाला खंड

1.स्वतंत्र एकल वर्कस्टेशन अनलॉन्डिंग फ्रेम.फोटोइलेक्ट्रिक ऑटोमैटिक विचलन सुधार.
2सामग्री रोल की क्षैतिज मैनुअल समायोजन सीमाः± 20 मिमी
3.पहला रिवाइंडिंग तनावः 100 एन.एम. चुंबकीय ब्रेक
4.दूसरा रिवाइंडिंग तनावः100 एन.एम. चुंबकीय ब्रेक
5.तीसरा ढीला तनाव:150 एन.एम. चुंबकीय पाउडर ब्रेक
6. तनाव सीमा:3-50kg

चिपकाने की इकाई

1गोंदने की विधि जाल रोलर द्वारा मात्रात्मक गोंदना है। यह एक अलग मोटर द्वारा संचालित होती है।
2ग्लूइंग मेष रोलर एक स्प्लिट रोलर है जिसमें रोलर शाफ्ट होता है।
3भारी-कर्तव्य स्क्रैपर उपकरण एक हवा-दबाव प्रेस क्लच है, क्षैतिज रूप से संचालित।

स्क्रैपर की आगे, पीछे, ऊपर और नीचे की स्थिति और कोण की स्थिति को मैन्युअल रूप से समायोजित किया जा सकता है।
4गोंद डंपर स्टेनलेस स्टील से बना है, ऊपरी और निचले स्थानों को मैन्युअल रूप से समायोजित किया जा सकता है।
5.मेष रोलर व्यास:F160mm,दबाने रबर रोलर व्यास:F120mm,ग्लूइंग इकाई परिवर्तनीय आवृत्ति मोटर YVP132S-4 प्रकार का उपयोग करता है,शक्तिः 3kw

ओवन सेक्शन

1. 9 मीटर की भट्ठी. 4 क्षेत्रों में विभाजित, पूरी तरह से बंद डबल-बॉडी एयर-टॉप ओवन.
2प्रत्येक ओवन क्षेत्र का तापमान स्वचालित रूप से नियंत्रित किया जाता है, तापमान तापमान नियंत्रण द्वारा प्रदर्शित होता है।
3प्रत्येक ओवन क्षेत्र में ऊर्जा की बचत के लिए अलग गर्म हवा सुखाने की प्रणाली, इलेक्ट्रिक हीटर (15kw) का प्रत्येक समूह है।
4ओवन के ऊपरी बॉक्स के खोलने को एक वायु सिलेंडर द्वारा नियंत्रित किया जाता है और एक सुरक्षा समर्थन रॉड डिवाइस से लैस होता है।
5केंद्रीय निकास वायु पाइपलाइन।
6.पूरी ओवन नकारात्मक दबाव के साथ डिज़ाइन की गई है.
7ओवन में हीट आइसोलेशन और हीट संरक्षण के उपाय हैं।
8प्रत्येक ओवन क्षेत्र में जाल रोलर के इनपुट और आउटपुट की वायु मात्रा को समायोजित किया जा सकता है।
9ओवन में मार्गदर्शक रोलर सक्रिय रोलर है और मुख्य मशीन के समान गति से घूमता है।
10- ओवन के पीछे अल्ट्रासोनिक स्वचालित विचलन सुधार प्रणाली है।
11पैरामीटर:

W के आकार का स्टेनलेस स्टील विद्युत हीटिंग ट्यूब शक्तिः1.2kw प्रति जड़

DF9-1 प्रकार के केन्द्रापसारक ब्लोअर की शक्तिः2.2kw ((मिश्रित मोटर Y90L-2 प्रकार,4 सेट)

ओवन का अधिकतम तापमान:100°C

फूंकने वाले नलिकाओं की संख्या:32 (8×4)

ओवन में गाइड रोलर का व्यासःФ70mm

मिश्रित अनुभाग

1कम्पोजिट रोलर सक्रिय रोलर है, जो 1 मुख्य मोटर द्वारा संचालित होता है, कंपोजिट रोलर की सतह रैखिक गति को गोंद जाल रोलर की रैखिक गति के साथ सिंक्रनाइज़ और नियंत्रित किया जाता है।
2कम्पोजिट प्रेसिंग रोलर को खोलने और बंद करने के लिए दोहरे वायवीय सिलेंडरों द्वारा नियंत्रित किया जाता है। दबाव को समायोजित किया जा सकता है।
3मिश्रित रोलर को प्रवाहकीय तेल द्वारा गर्म किया जाता है, गर्मी प्रवाहकीय तेल परिसंचरण के माध्यम से मिश्रित रोलर की सतह पर प्रेषित की जाती है,समग्र रोलर सतह के तापमान को पूरी चौड़ाई दिशा में समान बनानाजो समग्र उत्पाद की गुणवत्ता सुनिश्चित करने में सहायक है।
4मिश्रित हीटिंग ड्रम और प्रेसिंग रोलर तंत्रः हीटिंग मिश्रित हीटिंग ड्रम के माध्यम से होती है। मिश्रित प्रेसिंग रोलर की रबर परत सामग्री गर्मी प्रतिरोधी सिलिकॉन रबर है,कठोरता किनारा A 80-85°मिश्रित रोलर सतह का अधिकतम तापमान 80°C है, अधिकतम दबाव 500kg है।
5मिश्रित रोलर का सतह तापमान (मिश्रित तापमान) स्थिर तापमान द्वारा स्वचालित रूप से नियंत्रित किया जाता है।
6पैरामीटर:

मिश्रित स्टील रोलर व्यासःF320mm.

रबर रोलर व्यासःФ160 मिमी

कम्पोजिट प्रेसिंग रोलर की रबर परत सामग्री गर्मी प्रतिरोधी टेरपोलिमर रबर है,कठोरता शोर ए 80-85°

मुख्य मोटर YVP132M-4 चर आवृत्ति मोटर है,शक्तिः5.5 किलोवाट

रिलिंग सेक्शन

1- सामग्री प्राप्त करने वाला एकल कार्यस्थल।
2एक अलग आवृत्ति रूपांतरण मोटर द्वारा संचालित अनराउंडिंग शाफ्ट।
3स्थिर दबाव वाले हवा को ढकने वाला स्विंग रोलर और घूर्णन योग्य एन्कोडर तनाव पता लगाने की प्रणाली।
4सामग्री शाफ्ट में फ3′′ विस्तार योग्य शाफ्ट का प्रयोग किया जाता है।
5. तनाव प्राप्त बंद-लूप स्वचालित नियंत्रण.
6सामग्री रील दबाने वाले रोलर उपकरण हवा सिलेंडर द्वारा नियंत्रित।
7पैरामीटर:

रीलिंग सर्वो मोटर.पावरः7.5kw

सामग्री रील की क्षैतिज मैनुअल समायोजन सीमाः±20 मिमी

तनाव सीमाः 3-30 किलोग्राम

टैग:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	PRINTYOUNG
प्रमाणन:	CE
मॉडल संख्या:	PRY-1300

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	USD 32000 Set
पैकेजिंग विवरण:	नमी-प्रूफ और शॉक-प्रूफ पैकेजिंग को अपनाता है जो लंबी दूरी की सड़क परिवहन और विभिन्न प्रकार की मौसम स
प्रसव के समय:	60 कार्य दिवस
भुगतान शर्तें:	एल/सी, टी/टी
आपूर्ति की क्षमता:	प्रति माह 10 सेट

फिल्म सामग्री की अधिकतम चौड़ाई:	1300 मिमी	गाइड रोलर्स की चौड़ाई:	1350 मिमी
अधिकतम यांत्रिक गति:	180 मीटर/मिनट	अधिकतम कार्य गति:	20 ~ 160 मीटर/मिनट
तनाव सीमा:	3 ~ 30 किग्रा	ओवन की कुल लंबाई:	9000 मिमी (4 जोन में विभाजित)
ओवन का अधिकतम तापमान:	100 ℃	सुखाने की विधि:	इलेक्ट्रिक हीटिंग गर्म हवा सुखाने
बिजली की आपूर्ति:	3-चरण 380V,50Hz	विद्युत ताप शक्ति:	90 किलोवाट
प्रमुखता देना:	स्वचालित इलेक्ट्रिक फिल्म लैमिनेटिंग मशीन , पीएलसी नियंत्रण फिल्म लेमिनेटिंग मशीन , उच्च उत्पादकता फिल्म लैमिनेटिंग मशीन
